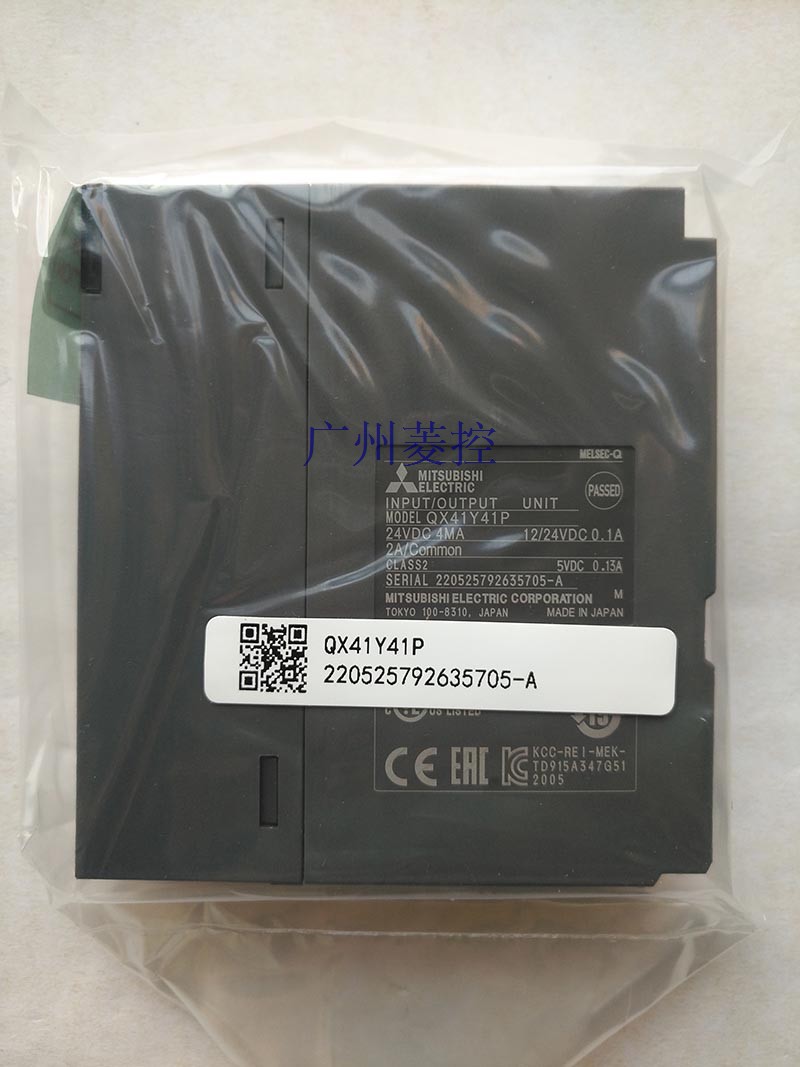

三菱 DC输入/晶体管输出模块 QX41Y41P概述

输入点数：32点。
输入电压及电流：DC24V 4mA。
应答时间：1/5/10/20/70ms。
32点1个公共端。
共阳极。
输出点数：32点。
输出电压及电流：DC12-24V；0.1A/点；2A/公共端。
应答时间：1ms。
32点1个公共端、漏型；40针连接器。
带热保护。
带短路保护。
带浪涌吸收器。
借助采样跟踪功能缩短启动时间
利用采样跟踪功能，方便分析发生故障时的数据，
检验程序调试的时间等，可缩短设备故障分析时间和启动时间。
此外，在多CPU系统中也有助于确定CPU模块之间的数据收发时间。
可用编程工具对收集的数据进行分析，
并以图表和趋势图的形式方便地显示位软元件和字软元件的数据变化。
并且,可将采样跟踪结果以GX LogViewer形式的CSV进行保存，
通过记录数据显示、分析工具GX LogViewer进行显示。
高速处理，生产时间缩短，更好的性能。
随着应用程序变得更大更复杂，缩短系统运行周期时间是非常必要的。
通过高的基本运算处理速度1.9ns，可缩短运行周期。
除了可以实现以往与单片机控制相联系的高速控制以外，
还可通过减少总扫描时间，提高系统性能，
防止任何可能出现的性能偏差。
方便处理大容量数据。
以往无法实现标准RAM和SRAM卡文件寄存器区域的连续存取，
在编程时需要考虑各区域的边界。
在高速通用型QCPU中安装了8MB SRAM扩展卡，
可将标准RAM作为一个连续的文件寄存器，
容量多可达4736K字，从而简化了编程。
因此，即使软元件存储器空间不足，
也可通过安装扩展SRAM卡，方便地扩展文件寄存器区域。
变址寄存器扩展到了32位，从而使编程也可越了传统的32K字，
并实现变址修饰扩展到文件寄存器的所有区域。
另外，变址修饰的处理速度对结构化数据（阵列）的运算起着重要作用，
该速度现已得到提高。
当变址修饰用于反复处理程序（例如从FOR到NEXT的指令等）中时，可缩短扫描时间。

Q3MEM-8MBS-SET Q00JCPU-SET Q172HCPU-T QD64D2 QD77MS16 Q7BAT-SET Q64DAN

QX41Y41P详细介绍
FL-net（OPCN-2）Ver.2.00接口。
10BASE5用。
与应用目的和用途相匹配的佳网络，
实现各分层系统间的无缝通信。
通过网络化加强信息通信能力DC输入/晶体管输出模块。
这同样是自动化领域面临的大课题。
Q系列提供的网络环境
是真正意义上的开放&无缝。
包括基于通用以太网，
实现轻松管理环境的“ CC-Link IE Control”控制器网络，
以及在其管理下实现了高速、大容量传输的“ CC-Link IE Field”现场网络。
还包括日本首创、达到标准，
并获得了SEMI认证的现场网络“ CC-Link”，
和继承了其设计理念的省配线网络“ CC-Link/LT”。
而且支持传感器网络“ AnyWire”，
以充实的阵容灵活地整合自动化网络的各分层DC输入/晶体管输出模块。
实时传输控制数据，为提高生产效率和设备价值提供支持的高速数据通信模块。
可经由以太网，将与顺序扫描同步的数据传输到PC上的用户程序。
实现了以往通信方式无法实现的详细控制数据传输，
利用用户应用程序进行实时数据分析，
为提高生产效率和设备价值提供支持。
通过以太网轻松连接编程工具。
编程工具（GX Works2、GX Developer）和CPU直接连接（ 1对1）时，
无需进行IP地址设置。而且无需选择电缆，直通线和交叉线均可使用。
因此，这种连接方法和使用USB一样，可轻松与CPU进行通信，
即使是不熟悉网络设置的操作人员也能轻本命令处理速度(LD命令)：0.075μSDC输入/晶体管输出模块。
多重化用CPU(协同处理器装载)。
指令执行所需的时间和用户程序的长短、指令的种类和CPU执行速度是有很大关系，
一般来说，一个扫描的过程中，故障诊断时间，
通信时间，输入采样和输出刷新所占的时间较少，
执行的时间是占了大部分。
光电耦合器由两个发光二极度管和光电三极管组成。
发光二级管：在光电耦合器的输入端加上变化的电信号，
发光二极管就产生与输入信号变化规律相同的光信号。
输入接口电路工作过程：当开关合上，二极管发光，
然后三极管在光的照射下导通，向内部电路输入信号。
当开关断开，二极管不发光，三极管不导通。向内部电路输入信号。
也就是通过输入接口电路把外部的开关信号转化成PLC内部所能接受的数字信号。
光电三级管：在光信号的照射下导通，导通程度与光信号的强弱有关。
在光电耦合器的线性工作区内，输出信信号与输入信号有线性关系三菱QX41Y41P。
用户程序存储容量：是衡量可存储用户应用程序多少的指标标三菱QX41Y41P。
通常以字或K字为单位。16位二进制数为一个字，
每1024个字为1K字。PLC以字为单位存储指令和数据。
一般的逻辑操作指令每条占1个字。定时/计数，
移位指令占2个字。数据操作指令占2~4个字。
