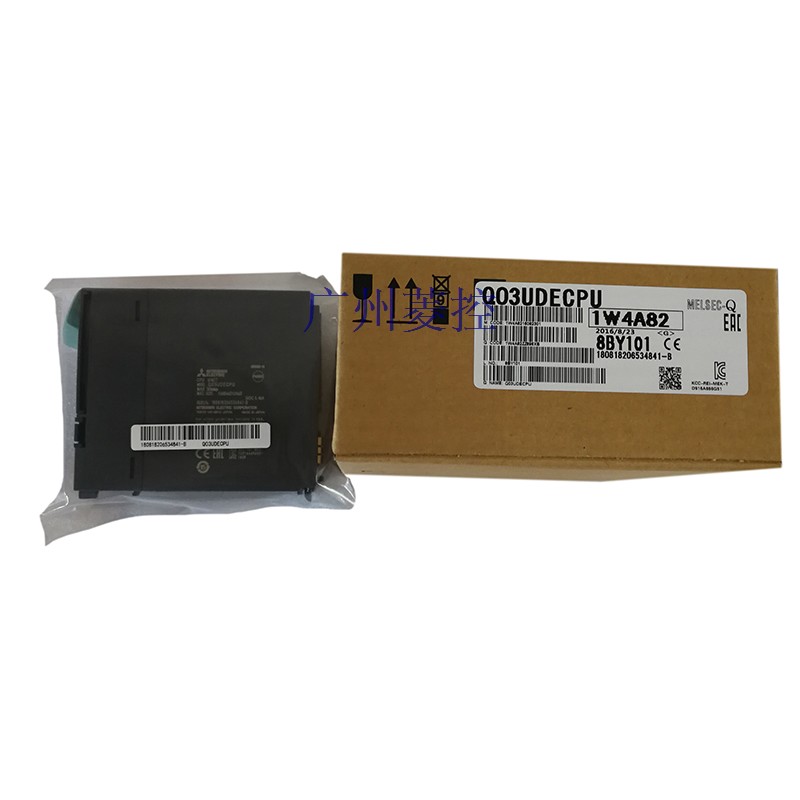

三菱带以太网CPU Q03UDECPU概述

输入输出点数：4096点。
输入输出元件数：8192点。
程序容量：30 K步。
处理速度：0.02 μs。
程序存储器容量：120 KB。
支持USB和网络。
支持安装记忆卡。
多CPU之间提供高速通信。
缩短了固定扫描中断时间，装置化。
固定周期中断程序的小间隔缩减至100μs。
可准确获取高速信号，为装置的更加化作出贡献。
通过多CPU进行高速、机器控制。
通过顺控程序的直线和多CPU间高速通信（周期为0.88ms）的并列处理，实现高速控制。
多CPU间高速通信周期与运动控制同步，因此可实现运算效率大化。
此外，新的运动控制CPU在性能上是先前型号的2倍，
确保了高速、的机器控制。

Q173HCPU-T QA65B Q55B QD70P8 QJ72LP25-25 Q64AD-GH QX28

Q03UDECPU详细介绍
三相3线式。
测量电路数：1个电路。
测量项目：耗电量（消耗、再生）、电流、电压、功率、功率因素等。
可简单地测量多种能量信息的电能测量模块产品群。
仅用一个模块，即可测量与电量（消耗及再生）、无功电量、电流、电压、功率、功率因数以及频率有关的各种详细信息带以太网CPU。
无需梯形图程序即可持续监视小值和大值，亦可执行2种类型的上限/下限报警。
只有在ON状态期间，才可测量输出设备所使用的电量。
因此可获得设备运行期间的电量以及节拍单位内的电量。
在一个插槽中使用3相3线式产品多可测量4个电路，
使用3相4线式产品多可测量3个电路，
因此通过多电路型产品可在较小空间中实施电能测量带以太网CPU。
例如，可使用一个模块测量来自控制面板干线的其他负载。
此外，可使用GX Works2 （ 1.90U版和更高版本），轻松地设置参数。主站/本地站共用。
对应CC-Link Ver2。
CC-Link保持循环传输的一致性，
并将循环传输与信息（瞬时传输）通信分开，从而保证了准时性带以太网CPU。
即使信息通信达到饱和，也不会影响链接扫描时间。
QJ61BT11N模块支持CC-Link 版本1和版本2，可用作本地站或主站模块。
在I/O控制中性价比的开放式现场网络模块。
CC-Link以可靠的现场总线技术为基础，
能够高速传输大量的位数据（例如ON/OFF信息等）和字数据（例如模拟量信息等）Q03UDECPU。分辨率262144PLS/res。
允许转速3600r/min。
轴的允许载荷：径向大为19.6N，轴向大为9.8N。
方便处理大容量数据。
以往无法实现标准RAM和SRAM卡文件寄存器区域的连续存取，
在编程时需要考虑各区域的边界Q03UDECPU。
在高速通用型QCPU中安装了8MB SRAM扩展卡，
可将标准RAM作为一个连续的文件寄存器，
容量多可达4736K字，从而简化了编程。
因此，即使软元件存储器空间不足，
也可通过安装扩展SRAM卡，方便地扩展文件寄存器区域Q03UDECPU。
变址寄存器扩展到了32位，从而使编程也可越了传统的32K字，
并实现变址修饰扩展到文件寄存器的所有区域。
另外，变址修饰的处理速度对结构化数据（阵列）的运算起着重要作用，
该速度现已得到提高。
当变址修饰用于反复处理程序（例如从FOR到NEXT的指令等）中时，可缩短扫描时间。PCI Express总线。
支持日语、英语OS。
主站/本地站共用。
支持CC-Link Ver.2版本。
柜内、装置内的省配线网络模块。
连接64站时的链接扫描时间快为1.2ms （速率2.5Mbps时）。
可根据传输距离，从2.5Mbps、625kbps、156kbps中选择传输速率。
CC-Link/LT从站不需要任何参数设置。
只需在主站模块上设置传输速度，即可使用远程I/O。
在I/O控制中性价比的开放式现场网络模块。
CC-Link以可靠的现场总线技术为基础，
能够高速传输大量的位数据（例如ON/OFF信息等）和字数据（例如模拟量信息等）。
CC-Link保持循环传输的一致性，
并将循环传输与信息（瞬时传输）通信分开，从而保证了准时性。
即使信息通信达到饱和，也不会影响链接扫描时间。
使混合的数据环境智能化，实现全新制造系统的CC-Link IE现场网络模块。
利用市面上的以太网电缆和连接器，可降低成本。
可进行通信速度达到1Gbps的高速通信。
提高了通信响应性，大幅缩短了周周期时间三菱。
提高了循环数据更新性能。缩短了传输延迟时间和应用程序的同步等待时间。
可读读取或写入其他站可编程控制器的数据带以太网CPU。
可通过GX Works2确认CC-Link IE现场网络的状态。
可在GX Works2上下式异常位置、异常原因、事件记录，
因此可缩短发生异常到恢复正常运行的时间。

Q03UDECPU样本·手册·说明书

样本名称（中文）

下载

Q03UDECPU选型样本

下载 [5.96MB]

手册/说明书名称（中文）

下载

Q03UDECPU Q系列PLC快速入门指南

下载 [16.29MB]

Q03UDECPUPID控制指令篇编程手册

下载 [5.21MB]

Q03UDECPU SFC控制指令篇用户手册
