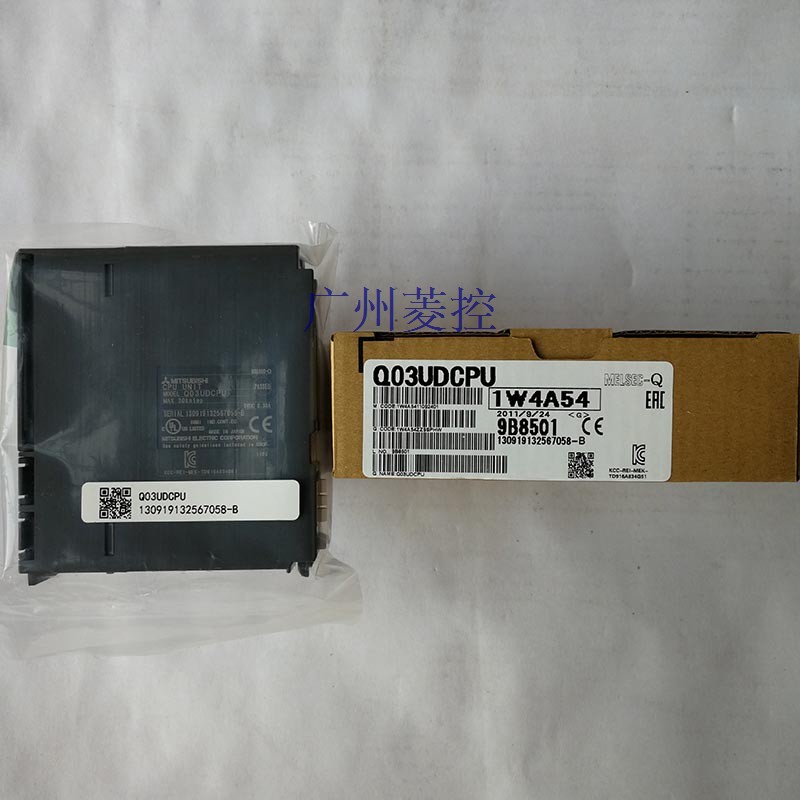

多CPU之间提供高速通信 三菱Q03UDCPU

  • 三菱 通用型CPU Q03UDCPU概述

    输入输出点数:4096点。
    输入输出元件数:8192点。
    程序容量:30 K步。
    处理速度:0.02 μs。
    程序存储器容量:120 KB。
    支持USB和RS232。
    支持安装记忆卡。
    多CPU之间提供高速通信。
    高速、数据处理。
    实数(浮点)运算的处理速度实现了大幅度提高,
    加法指令达到了0.014μs,
    因此可支持要求高速、的加工数据等的运算处理。
    此外,还新增加了双精度浮点运算指令,
    简化了编程,降低了执行复杂算式时的运算误差。
    缩短了固定扫描中断时间,装置化。
    固定周期中断程序的小间隔缩减至100μs。
    可准确获取高速信号,为装置的更加化作出贡献。

  • Q03UDCPU详细介绍
    输入输出点数:256点。
    输入输出元件数:8192点。
    程序容量:10 K步。
    处理速度:0.12 μs。
    程序存储器容量:40 KB。
    支持USB和RS232Q03UDCPU。
    不能安装记忆卡。
    自带底板5个槽位。
    高速处理,生产时间缩短,更好的性能。
    随着应用程序变得更大更复杂,缩短系统运行周期时间是非常必要的。
    通过高的基本运算处理速度1.9ns,可缩短运行周期。
    除了可以实现以往与单片机控制相联系的高速控制以外,
    还可通过减少总扫描时间,提高系统性能,
    防止任何可能出现的性能偏差。
    高速、数据处理。
    实数(浮点)运算的处理速度实现了大幅度提高,
    加法指令达到了0.014μs,
    因此可支持要求高速、的加工数据等的运算处理Q03UDCPU。
    此外,还新增加了双精度浮点运算指令,
    简化了编程,降低了执行复杂算式时的运算误差。输入:4通道。
    热电偶(K、J、T、B、S、E、R、N、U、L、PLlI、W5Re/W26Re)。
    加热器断线检测功能。
    采样周期:0.5s/4通道。
    18点端子台x2。
    可灵活进行各种设置,实现佳温度控制的温度调节模块。
    针对挤压成型机等温度控制稳定性要求高的设备,
    温度调节模块具有防过热和防过冷的功能。
    可根据控制对象设备,选择标准控制(加热或冷却)或加热冷却控制(加热和冷却)模式。
    此外,也可选择混合控制模式(结合了标准控制和加热-冷却控制)。
    尖峰电流功能。
    可防止同时打开输出以控制,
    有助于防止空载并有效节能及降低运行成本Q03UDCPU。
    自动调整功能。
    可在控制过程中自动调节PID常数。
    可降低自动调整成本(时间、材料和电能)。输入输出点数:4096点。
    输入输出软元件点数:8192点。
    程序容量:130K步。
    基本运处理速度(LD指令):1.9ns。
    程序内存容量:520KB。
    外围设备连接端口:USB、以太网(通信协义支持功能)。
    存储卡I/F:SD存储卡、扩展SRAM卡。
    方便处理大容量数据。
    以往无法实现标准RAM和SRAM卡文件寄存器区域的连续存取,
    在编程时需要考虑各区域的边界。
    在高速通用型QCPU中安装了8MB SRAM扩展卡,
    可将标准RAM作为一个连续的文件寄存器,
    容量多可达4736K字,从而简化了编程。
    因此,即使软元件存储器空间不足,
    也可通过安装扩展SRAM卡,方便地扩展文件寄存器区域。
    变址寄存器扩展到了32位,从而使编程也可越了传统的32K字,
    并实现变址修饰扩展到文件寄存器的所有区域。
    另外,变址修饰的处理速度对结构化数据(阵列)的运算起着重要作用,
    该速度现已得到提高。
    当变址修饰用于反复处理程序(例如从FOR到NEXT的指令等)中时,可缩短扫描时间。
    支持USB和RS232。

    支持安装记忆卡。

    多CPU之间提供高速通信。
    缩短了固定扫描中断时间,装置化。
    固定周期中断程序的小间隔缩减至100μs。
    可准确获取高高速信号,为装置的更加化作出贡献三菱。
    通过多CPU进行高速、机器控制。
    通过顺控程序的直线和多CPPU间高速通信(周期为0.88ms)的并列处理,实现高速控制三菱。
    多CPU间高速通信周期与运动控制同步,因此可实现运算效率大化。
    此外,新的运动控制CPU在性能上是先前型号的2倍,
    确保了高速、的机器控制。
  • Q03UDCPU样本·手册·说明书
    样本名称(中文)
    下载
    Q03UDCPU选型样本
    手册/说明书名称(中文)
    下载
    Q03UDCPU Q系列PLC快速入门指南
    Q03UDCPUPID控制指令篇编程手册
    Q03UDCPU SFC控制指令篇用户手册
    Q03UDCPU公共指令篇1/2编程手册
    Q03UDCPU硬件设计/维护点检篇用户手册
    Q03UDCPU功能解说/程序基础篇用户手册
    Q03UDCPU功能解说、程序基础篇用户手册
    Q03UDCPU结构体编程手册基础篇
    Q03UDCPU结构体编程手册公共指令篇
    Q03UDCPU结构体编程手册应用函数篇
    Q03UDCPU结构体编程手册特殊指令篇
    Q03UDCPU结构体编程手册结构化文本篇
    Q03UDCPU硬件设计/维护点检篇用户手册
    Q03UDCPU通讯协议参考手册
    Q03UDCPU硬件设计/维护点检篇用户手册
    Q03UDCPU功能解说/程序基础篇用户手册
    Q03UDCPU公共指令篇编程手册
    Q03UDCPU Q系列PLC快速入门指南
    Q03UDCPUPID控制指令篇编程手册
    Q03UDCPU SFC控制指令篇用户手册
    Q03UDCPU公共指令篇1/2编程手册
    Q03UDCPU硬件设计/维护点检篇用户手册
    Q03UDCPU功能解说/程序基础篇用户手册
  • Q03UDCPU类似型号价格

    Q03UDCPU

    1076元

    Q00JCPU-SET

    带基板的小点数CPU

    0元

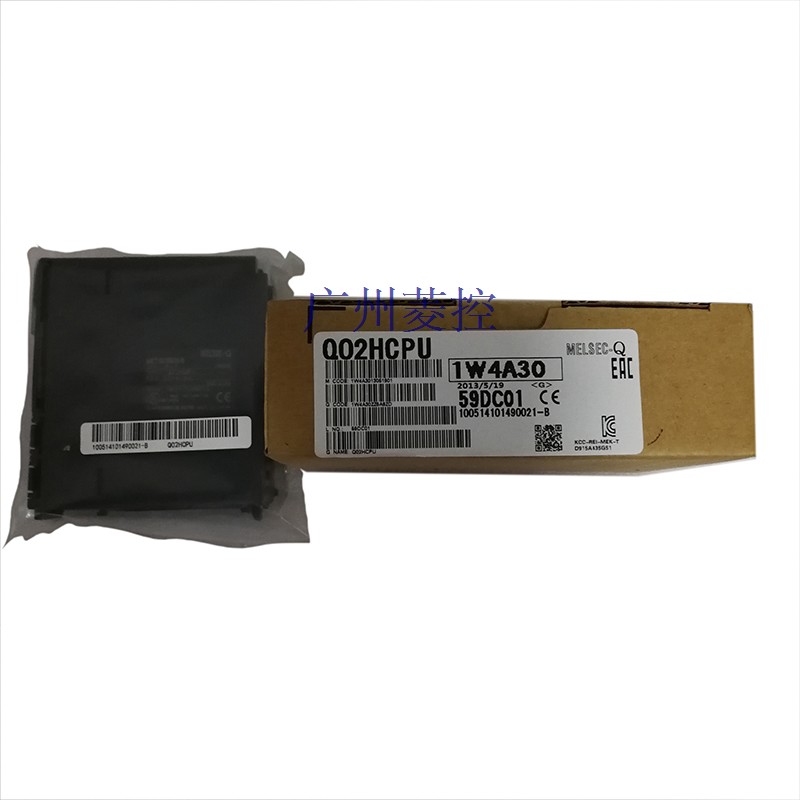

    Q02HCPU

    型CPU

    1384元

    Q00UJCPU-SET

    CPU - iQ模式

    0元

    Q00UJCPU-S8-SET

    带基板的小点数CPU

    2653元

    Q02HCPU-A

    A模式Q系列CPU

    1538元

    Q06CCPU-V-H01

    C语言CPU

    0元

    Q00UCPU

    通用型CPU

    576元

    Q06PHCPU

    过程CPU

    1769元

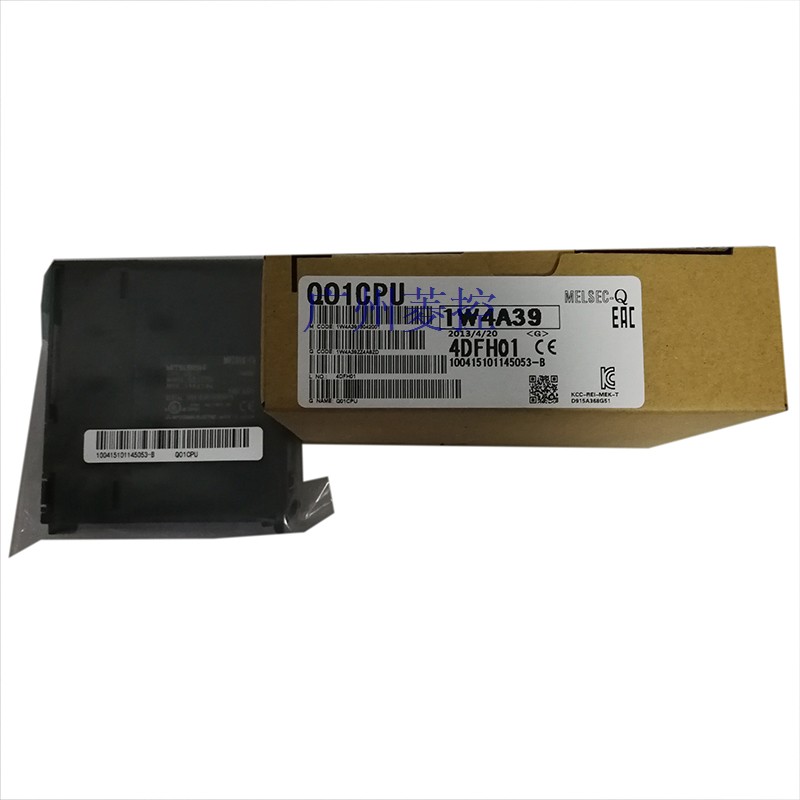

    Q01CPU

    基本型CPU

    576元

    Q02CPU

    型CPU

    615元

    Q06CCPU-V-B

    C语言CPU

    3461元

    Q02UCPU

    通用型CPU

    1000元

    Q02CPU-A

    A模式Q系列CPU

    3304元

    Q00JCPU-E

    CPU

    336元
