该旋转角度检测单元受机械凸轮开关控制 三菱FX2N-1RM-SET旋转角度检测模块

  • 三菱 旋转角度检测模块 FX2N-1RM-SET概述

    适用的PLC:FX2N(多3台)、FX3U(多3台)。
    适用的PLC:FX2NC(要FX2NC-CNV-IF,多1台)、FX3UC(要FX2NC-CNV-IF或者FX3UC-1PS-5V,多3台)。
    该旋转角度检测单元,受机械凸轮开关控制,
    使用专用的分解器探测转动角度,实现的转动位置控制。
    使用设定单元,可以方便地实现动作解度的设定和监视显示。
    转动角的检测可以到415rpm/0.5度或830rpm/1.0度单位的。
    内置无需电池保持的EEPROM,大可以存储8种程序。
    装配在设备中的无电刷分解器的电缆长可以延长至100m。
    单独使用时,可以使用FX2N-32CCL型CC-LINK接口模块连接到CC-LINK系统上。
    产品构成:

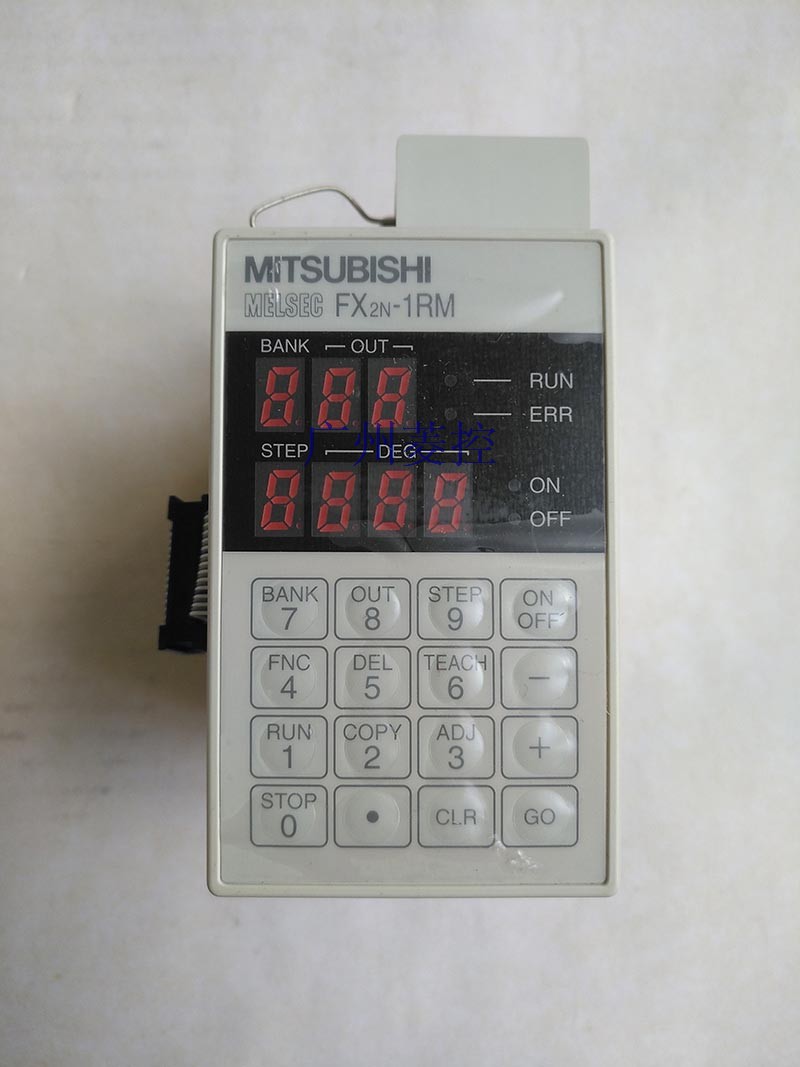

    FX2N-1RM:可编程凸轮开关的主体(带设定面板)。
    F2-720RSV:无电刷分解器。
    FX2N-RS-5CAB:分解器电缆(5m)。
    PLC连接电缆(55mm)。

  • FX2N-1RM-SET详细介绍
    功能:扩展电源单元。
    DC5V电源容量:1A。
    DC24V电源容量:0.3A。连接手持式GOT和PLC用的电缆。
    电缆长度:3米。
    应用:RS-422连接。功率:30kw旋转角度检测模块。
    电压:400V。
    制动电阻,是波纹电阻的一种,主要用于变频器控制电机快速停车的机械系统中,
    帮助电机将其因快速停车所产生的再生电能转化为热能。
    制动单元原理: 制动单元由大功率晶体管GTR及其驱动电路构成。
    其功能是为放电电流环节电容器在规定的电压范围内储存不了或者内接的制动电阻来不及消耗掉而使直流部分“过压”时,
    需要加外接制动组件,以加快消耗再生电能的速度。功率:15kw。
    用途:高频制动电阻器。
    可提升变频器内置再生制动器的使用率
    当使用FR-ABR型制动电阻器时,拆除端子PR-PX之间的短路片旋转角度检测模块。不拆除短路片将导致制动电阻器出现过热。
    再生制动使用率设定应小于上表中的容许制动使用率。
    制动电阻器的温度随着工作频率达到300°C或更高时,必须采取防护措施并进行散热。
    可使用MYS型电阻器。但请注意容许制动使用率。
    切勿拆除端子P/+和P1之间的短路片,除了连接直流电抗器时。
    安装热继电器,以避免制动电阻器出现过热和烧坏。电压输入:DC0~10V、DC0~5V。
    电流输入:DC4~20mA。
    电压输出:DC0~10V、DC0~5V。
    电流输出:DC4~20mA。
    适用的PLC:FX1N、FX2N、FX1NC、FX3UC-1PS-5V)旋转角度检测模块。
    8位二进制分辨的模拟量输入输出模块。
    具有2通道模拟量输入和1通道模拟输出的输入输出混合模块。
    可进行2通道的电压输入、电流输入。
    1个通道的模拟量输出可以是电压输出或者电流输出。功率:45kw。
    用途:电源谐波用。
    改善功率因数,降低输入端高次谐波电流。
    确保将该选件安装于FR-A820-03800(75K)及以上容量和FR-A840-02160(75K)及以上容量。
    同时在使用75kW及以上电机时安装该选件。(IP55系列具有内置直流电抗器。)
    根据所使用的电机功率来选择直流电抗器。
    (当变频器容量大于电机容量时,仍然根据电机容量进行选择。)三菱变频器FR-F740P系列。
    电压等级:三相400V。
    变频器容量:30KW。
    它是以三相波形整体生成效果为前提,
    以逼近电机气隙的理想圆形旋转磁场轨迹为目的,
    一次生成三相调制波形,以内切多边形逼近圆的方式进行控制的。
    经实践使用后又有所改进,即引入频率补偿,能消除速度控制的误差;
    通过反馈估算磁链幅值,消除低速时定子电阻的影响;将输出电压、电流闭环,
    以提高动态的精度和稳定度。
    但控制电路环节较多,且没有引入转矩的调节,所以系统性能没有得到根本改善。
    变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置,
    能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能。
    电动机使用变频器的作用就是为了调速,并降低启动电流。
    为了产生可变的电压和频率,
    该设备首先要把电源的交流电变换为直流电(DC),这个过程叫整流。
    把直流电(DC)变换为交流电(AC)的装置,其科学术语为“inverter”(逆变器)。
    一般逆变器是把直流电源逆变为一定的固定频率和一定电压的逆变电源。
    对于逆变为频率可调、电压可调的逆变器我们称为变频器。
    变频器输出的波形是模拟正弦波,
    主要是用在三相异步电动机调速用,又叫变频调速器。
    对于主要用在仪器仪表表的检测设备中的波形要求较高的可变频率逆变器,
    要对波形进行整理,可以输输出标准的正弦波,叫变频电源三菱FX2N-1RM-SET三菱FX2N-1RM-SET。
    一般变频电源是变频器价格的15--20倍。
    由于变频器设备中产生变化的电压或频率的主要装置叫“inverter”,
    故该产品本身就被命名为“inverter”,即:变频器。
