PLC(配备Ethernet端口)CP1L-EM40DT-D输出形式：晶体管(漏型)

产品概述
详细介绍
样本·说明书·手册
价格
相关资料下载

欧姆龙 PLC(配备Ethernet端口) CP1L-EM40DT-D概述

内存容量：10K步。
高速计数器：100kHz 4轴。
脉冲输出：100kHz 2轴。
(晶体管型)。
电源：DC电源。
输出形式：晶体管(漏型)。
输入：24点。
输出：16点。
配备Ethernet端口。
性价比极高的可编程控制器。
标配Ethernet端口的CP1L-EM型，CP1L-EL型。
标配外设USB端口的CP1L-M型，CP1L-L型。
可利用功能块(FB)功能将梯形图程序模块化。

C500-ID218CN(3G2A5-ID218CN) CV500-BC101 C200H-TV003 CP1L-M40DR-D CP1L-L20DR-D C5SB-1PW244 C200H-CT002

CP1L-EM40DT-D详细介绍
输出点数：32点。
大开闭能力：DC5V。
小开闭能力：-。
输出应答时间（ON延迟）：0.2ms以下。
输出应答时间（OFF延迟）：0.3ms以下。
每回路公用的点数：8点(4回路)CP1L-EM40DT-D。
外部供应电源容量：DC5V 32mA以上。
一般接受行程开关、限位开关等输入的开关量信号。
输入接线端子是PLC与外部传感器负载转换信号的端口。
输入接线，一般指外部传感器与输入端口的接线。
输入器件可以是任何无源的触点或集电极开路的NPN管。
输入器件接通时，输入端接通，输入线路闭合，
同时输入指示的发光二极管亮。
开关量主要指开入量和开出量，是指一个装置所带的辅助点，
譬如变压器的温控器所带的继电器的辅助点、阀门凸轮开关所带的辅助点，
接触器所带的辅助点、热继电器，
这些点一般都传给PLC或综保装置，
电源一般是由PLC或综保装置提供的，
自己本身不带电源，所以叫无源接点，
也叫PLC或综保装置的开入量CP1L-EM40DT-D。
这是PLC控制器基本、广泛的应用领域，
它取代传统的继电器电路，
实现逻辑控制、顺序控制，既可用于单台设备的控制，
也可用于多机群控及自动化流水线。
如注塑机、印刷机、订书机械、组合机床、磨床、包装生产线、电镀流水线等。规格：Controller Link/SYSMAC LINK链接单元的通信端口。
在CPU的一个槽内安装一块合适型号的通信板，
CPU就可以通过RS-232C，RS-422或制器、个人计算机、
条形码读入器或其它外围设备通信CP1L-EM40DT-D。类型：N型 20点 I/O。
电源规格：DC24V。
输入点数：12点。
输出点数：8点。
输出型：晶体管(漏型)。
程序容量：8k步。
数据存储容量：8K字。
对应更多的全球竞争的设备控制。
与CPM系列相比CP1E提供了更高的性价比提供了更高的性价比。
进深比标准型缩短6mm。
装上RS-232C连接器时，进深缩短20mm。
具备先进的控制性能和功能，应用广泛。
应用机型内置高速计数器功能、脉冲输出功能、串行连接端端口PLC(配备Ethernet端口)。

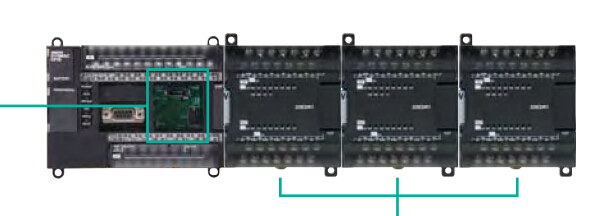

此外，使用扩展单元及选项板时，可支持各种装置控制。
脉冲输输出功能仅晶体管输出型PLC(配备Ethernet端口)。
使用100kHz、2轴脉冲输出功能实现定位控制。
高速计数器功能。
使用100kHz(单相)2轴和10kHz(单相)4轴的高速计数器功能，
即使是多轴控制，也可通过1台设备实现。
