通信电缆：有线型屏蔽双绞线电缆。
通信类型：数据链接和信息服务。
每个CPU单元可安装大8台。
新型Controller Link单元，发送字数为4000。
Controller Link是一种可以轻松高速发送和接收大量数据的FA网络。
Controller Link支持可以实现PLC和计算机之间共享数据。
的数据链接和可以随时收发数据的信息服务。
可以灵活构筑系统，采用中继器单元可以实现三通配线、远距离配线、以及将部分网络转换为光纤电缆。
无需编程，只需设置数据链接表即可轻松获取大容量数据链接。
可设置单元的每个节点多发送/接收20000字 （板卡可设置62,000字）。
在确保数据准确性的前提下，每个节点可以执行4000字的数据链接。
可以在数据链接处于运行状态时更改用户设置数据链接表。
可以采用错误诊断支持软件和多种状态标志整个系统的错误。
高速串行通信单元
CJ1W-SCU22
产品简介：
通信接口：两个RS-232C端口。
以下功能可为带有CJ-system的每个端口选择：
协议宏。
上位链接。
NT链接(1:N模式)。
串行网关。
无协议 3。
MODBUS-RTU从站。
可为带有NJ系统的每个端口选择以下功能：
协议宏。
串行网关。
无协议 3。
MODBUS-RTU从站。
支持与外部设备高速连接的串行通信单元
每个串行通信单元都提供了两个串行通信端口： RS-232C 和RS-422A/485，
并且可分别为协议宏、上位链接、 NT链接、串行网
位置控制单元
CJ1W-NC213
产品简介：
轴数：2轴。
控制输出I/F：脉冲串集电极开路输出型。
1、2或4轴的高速度、定位
多样的功能和优越的性能铸造紧凑型的设备
此款相当节约空间的位置控制单元(PCU)具有紧凑的
尺寸31×90mm（宽×高），可支持多4轴电机控制。
两种类型可供选择：集电极开路输出和线性驱动器。
因为集电极开路输出和线性驱动器均针对1、2和4轴型号，
所以可以手头的应用选择合适的型号。
定位在从可编程控制器接收指令后2ms（大速度）内开始。（有关条件，请参见操作手册。）
使用INTELLIGENTI/OWRITE(
高速位置控制单元
CJ1W-NC234
产品简介：
控制方法/控制输出接口：脉冲串线性驱动器输出、脉冲计数器功能。
控制轴数：2轴。
已分配的单元数编号：2。
电流消耗(A)：0.27。
这样，可以实现高分辨率和高速度。
具备单元同步和更高速度的运动控制功能
具备2或4轴以及集电极开路输出或线性驱动器输出的型号。
CJ1W-NC214/NC414具备集电极开路输出，CJ1W-NC234/NC434线性驱动器输出。
控制2或4轴。
可以实现伺服电机和脉冲电机以及线性电机和直接驱动器
电机的高速、高分辨率位置控制。
通过高速控制提高生产率
获得更快的
串行通信单元
CJ1W-SCU21-V1
产品简介：
通信接口：两个RS-232C端口。
可以为每个端口单独规定协议宏、Host Link通信、NT链接、串行网关。
支持与外部设备高速连接的串行通信单元
每个串行通信单元都提供了两个串行通信端口： RS-232C 和RS-422A/485，
并且可分别为协议宏、上位链接、 NT链接、串行网关和无协议中的每个端口设定串行通信方式。
向CPU装置或扩展装置安装多16个CPU总线单元 （包括这些串行通信单元）可创建带有多32个串行通信端口的系统。
将NT-AL001RS-232C/RS-442A链接适配器
温度传感器单元(过程输入输出单元)

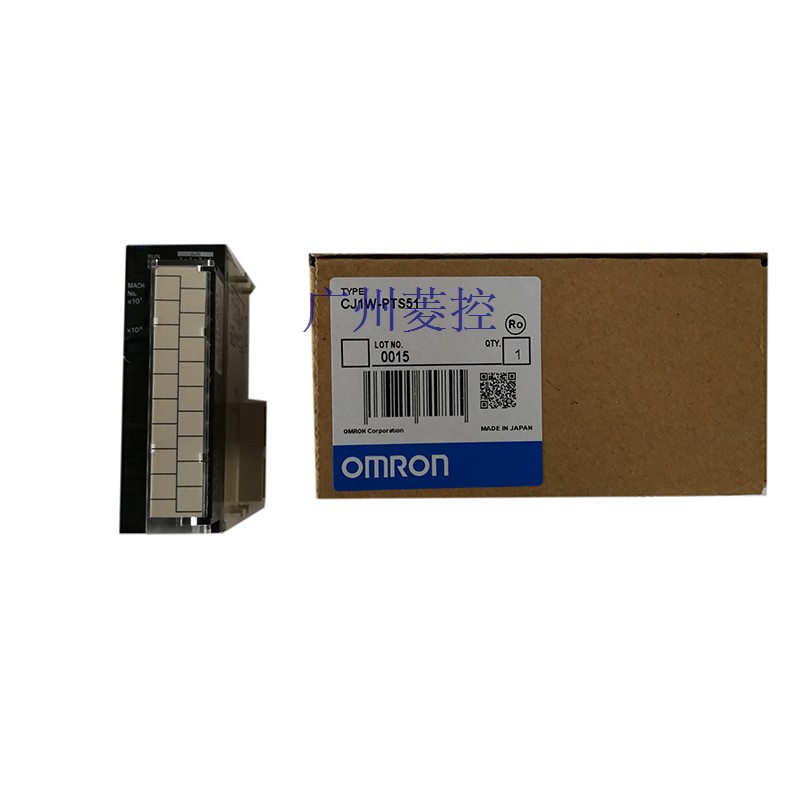

CJ1W-PTS51
产品简介：
点数：4点。
信号范围选择：4点共通。
信号范围：热电偶 ：R、S、K、J、T、L、B。
转换速度：250ms/4点。
综合精度：精度：正负0.3% of PV与正负1℃中的较大值正负1位以下。
各功能：测定值 报警（H、 L）测定值 报警DO输出输入断线报警。
外部连接：可卸端子块。
单个单元，其处理所有类型的输入，
例如温度传感器输入和模拟量信号输入（例如4～20mA或1～5V）。
一个单元支持四个输入通道，
每个通道可以设定为铂电阻、热电偶和DC信号（电流、电压）。
所有输入均缘。
在
位置控制单元
CJ1W-NC233
产品简介：
轴数：2轴。
控制输出I/F：脉冲串集电极开路输出型。
1、2或4轴的高速度、定位
多样的功能和优越的性能铸造紧凑型的设备
此款相当节约空间的位置控制单元(PCU)具有紧凑的
尺寸31×90mm（宽×高），可支持多4轴电机控制。
两种类型可供选择：集电极开路输出和线性驱动器。
因为集电极开路输出和线性驱动器均针对1、2和4轴型号，
所以可以手头的应用选择合适的型号。
定位在从可编程控制器接收指令后2ms（大速度）内开始。（有关条件，请参见操作手册。）
使用INTELLIGENTI/OWRITE(
模拟量输入单元
CJ1W-AD081-V1
产品简介：
输入点数：8点。
信号范围选择：8点个别。
信号范围：1～5V、0～5V、0～10V、－10～10V、4～20mA。
分辨率：1/8000（也可设定为1/4000）。
转换速度：250μs/点以下（也可设定为1ms/点）。
综合精度：电压：正负0.2% 电流：正负0.4%。
各功能：断线检测、峰值保持、平均化处理。
外部连接：可卸端子块。
一致的毫秒总处理能力：具有直接转换的型号加入此产品系列。
用于将模拟量输入信号转换为二进位数据的模拟量输入单元。
用于将二进位数据转换为模拟量输出信号的模拟量
串行通信单元
CJ1W-SCU31-V1
产品简介：
通信接口：两个RS-422A/485端口。
可以为每个端口单独规定协议宏、Host Link通信、NT链接、串行网关。
支持与外部设备高速连接的串行通信单元
每个串行通信单元都提供了两个串行通信端口： RS-232C 和RS-422A/485，
并且可分别为协议宏、上位链接、 NT链接、串行网关和无协议中的每个端口设定串行通信方式。
向CPU装置或扩展装置安装多16个CPU总线单元 （包括这些串行通信单元）可创建带有多32个串行通信端口的系统。
将NT-AL001RS-232C/RS-442A链
位置控制单元
CJ1W-NC433
产品简介：
轴数：4轴。
控制输出I/F：脉冲串集电极开路输出型。
1、2或4轴的高速度、定位
多样的功能和优越的性能铸造紧凑型的设备
此款相当节约空间的位置控制单元(PCU)具有紧凑的
尺寸31×90mm（宽×高），可支持多4轴电机控制。
两种类型可供选择：集电极开路输出和线性驱动器。
因为集电极开路输出和线性驱动器均针对1、2和4轴型号，
所以可以手头的应用选择合适的型号。
定位在从可编程控制器接收指令后2ms（大速度）内开始。（有关条件，请参见操作手册。）
使用INTELLIGENTI/OWRITE(
配备EtherCAT接口的位置控制单元
CJ1W-NC882
产品简介：
控制输出接口：EtherCAT通信执行的控制指令。
EtherCAT通信执行的控制指令。
定位功能：存储操作、梯形图编程的直接操作。
I/O通信：64节点。
轴数：8轴。
已分配的单元数编号：1。
配备EtherCAT接口的CJ系列位置控制单元。
EtherCAT非凡的控制性能和简单的操作提高了生产效率。
传送速度100Mbps的EtherCAT通信实现快速且地位置控制。
本位置控制单元提供了大量位置控制功能。
EtherCAT是Beckhoff Automation GmbH的注册商标。
快
晶体管输出单元
CJ1W-OD201
产品简介：
输出点数：8点、漏型。
额定电压：DC12～24V。
大负载电流：2A/点8A/单元。
外部连接：可卸端子块。
用于高速输出和不同应用的各种基本输出单元。
这些输出单元从CPU单元接收输出指令的结果并执行外部设备的ON/OFF控制。
高速输出型号CJ1W-OD213和CJ1W-OD234可以帮助提高系统总处理能力。
提供了高速输出型号以满足各种应用。
ON响应时间：15μs，OFF响应时间：80μs
输出单元具有三种输出类型中的任何一种：继电器接点输出、三端双向输出或晶体管输出。
对于晶体管输出
晶体管输出单元
CJ1W-OD262
产品简介：
输出点数：64点、源型。
额定电压：DC24V。
大负载电流：0.3A/点6.4A/单元。
外部连接：MIL连接器。
用于高速输出和不同应用的各种基本输出单元。
这些输出单元从CPU单元接收输出指令的结果并执行外部设备的ON/OFF控制。
高速输出型号CJ1W-OD213和CJ1W-OD234可以帮助提高系统总处理能力。
提供了高速输出型号以满足各种应用。
ON响应时间：15μs，OFF响应时间：80μs
输出单元具有三种输出类型中的任何一种：继电器接点输出、三端双向输出或晶体管输出。
对于晶体
高速位置控制单元
CJ1W-NC414
产品简介：
控制方法/控制输出接口：脉冲串集电极开路输出、脉冲计数器功能。
控制轴数：4轴。
已分配的单元数编号：2。
电流消耗(A)：0.31。
这样，可以实现高分辨率和高速度。
具备单元同步和更高速度的运动控制功能
具备2或4轴以及集电极开路输出或线性驱动器输出的型号。
CJ1W-NC214/NC414具备集电极开路输出，CJ1W-NC234/NC434线性驱动器输出。
控制2或4轴。
可以实现伺服电机和脉冲电机以及线性电机和直接驱动器
电机的高速、高分辨率位置控制。
通过高速控制提高生产率
获得更快的
配备EtherCAT接口的位置控制单元
CJ1W-NCF81
产品简介：
控制输出接口：EtherCAT通信执行的控制指令。
定位功能：存储操作、梯形图编程的直接操作。
轴数：16轴。
已分配的单元数编号：1。
电流消耗(A)5V：0.46。
配备EtherCAT接口的CJ系列位置控制单元。
EtherCAT非凡的控制性能和简单的操作提高了生产效率。
传送速度100Mbps的EtherCAT通信实现快速且地位置控制。
本位置控制单元提供了大量位置控制功能。
EtherCAT是Beckhoff Automation GmbH的注册商标。
快速定位操作：使用PLC启动指令
