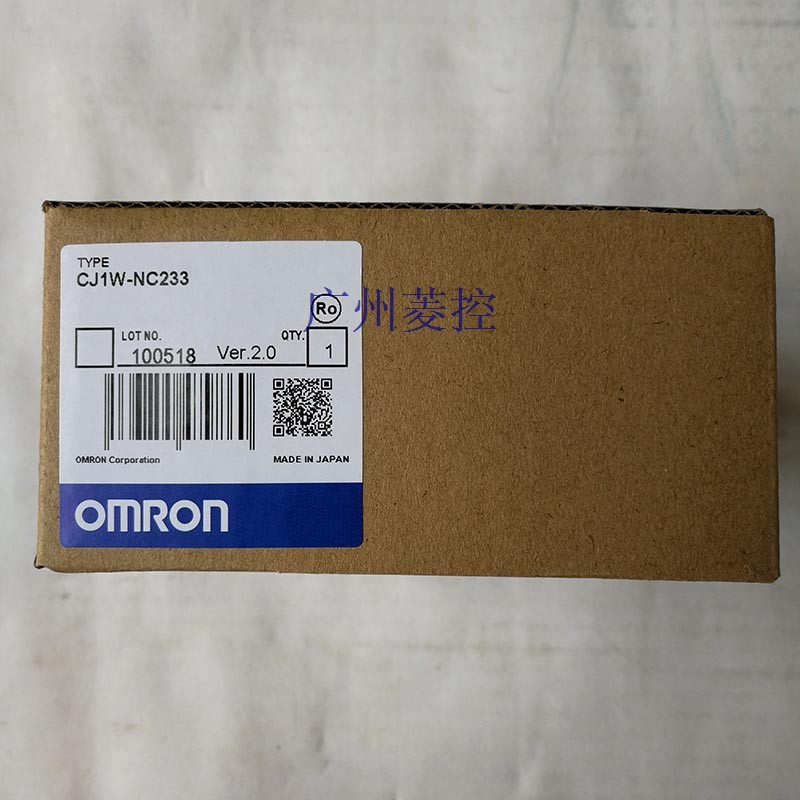

欧姆龙位置控制单元 CJ1W-NC233概述

轴数：2轴。
控制输出I/F：脉冲串集电极开路输出型。
1、2或4轴的高速度、定位
多样的功能和优越的性能铸造紧凑型的设备
此款相当节约空间的位置控制单元(PCU)具有紧凑的
尺寸31×90mm（宽×高），可支持多4轴电机控制。
两种类型可供选择：集电极开路输出和线性驱动器。
因为集电极开路输出和线性驱动器均针对1、2和4轴型号，
所以可以手头的应用选择合适的型号。
定位在从可编程控制器接收指令后2ms（大速度）内开始。（有关条件，请参见操作手册。）
使用INTELLIGENTI/OWRITE(IOWR)和INTELLIGENTI/OREAD(IORD)指令可以进行高速数据传送。
可以在1pps单元中实现从低速到高速（高500kpps）的精细控制。
通过事先将操作模式写入PCU存储，可以从存储完成定位。
使用完成代码可以设置三个位置模式−中断、自动和继续−以响应范围广泛的一系列操作。
每个轴可以定位多达100个模式（顺序数据）。
可以通过针对位置数据、速度数据以及加速度数据的PLC梯形图直接指令完成定位（直接操作）。
这样可以简化以下情形的控制：目标位置和速度在操作开始前无法确定时，
或目标位置和速度由于其它情形发生变化时。
操作期间也可以变更目标位置和速度。
中断进给将轴移动距离，然后根据中断输入停止移动。
中断输入信号的高速（0.1ms以下）处理确保了的中断定位。
这样可以大程度提高进给器的精度。
多样的功能（例如，示教、驰、齿隙补偿、区域、强制中断以及加速/减速曲线）实现了简单易用的定位。

C200H-FZ001 C200H-RT001-P CQM1H-PLB21 CP1E-E60SDR-A CJ2H-CPU66-EIP CP1W-MAD11 CP1E-E10DR-A

CJ1W-NC233详细介绍
光纤电缆。
用H-PCF电缆连接，总线连接单元必须单独订货。
数据链接2966字。
SYSMAC LINK单元
允许在多达62个单元之间进行高速、大容量数据交换，网络配置的规模取决于系统位置控制单元。
多62个SYSMAC LINK单元。
1个网络可连接多达62个SYSMAC LINK单元。
此外，一个PC上可安装2个SYSMAC LINK单元，允许多层次系统配置。
数据链接容量大，可达2966字，
通过LR区和BM区可进行高速大容量的数据交换。
由于对每个节点(机号)，可用SYSMAC'支待软件生成佳数据链接表，
因此，能有效使用数据链接区。
事件通信。
使用SEND或RECV指令，网络中任何节点都可以发送或接收多256字的数据位置控制单元。
利用SYSMAC支持软件进行远程编程或监视。
可以将程序送到网络中任何一个SYSMAC单元上，还可以对该单元执行各种监视操作。
通信的内置大规模集成电路。
内置大规模集成电路允许设置SYSMAC单元之间通信时间周期，
一旦在数据链控制站出现任何故障，
控制站能自动切换，从而保证了数据链接系统的高可靠性。
防止系统崩溃的电源单元(仅光缆型)。
光缆型SYSMAC LINK单元设计成接受来自电源单元的后备电源，
当SYSMAC LINK单元发生故障，节点旁道功能开始工作，
从而防止整个系统崩溃。3层螺钉端子块。
8点输入/8点输出。
PNP类型。
带短路和断线检测。数据（智能功能）位置控制单元。
有了这些带3层端子块的智能从站，
不需要卷起端子上的电线，
通信电源（智能功能）使启动更简单。
配线位置易于了解。
不使用开关设置通信波特率，
使用旋转开关设置地址，
从而减少了设置错误。
易于了解的配线。不卷电线。
易于了解的配线位置。
有了通信连接器和可拆卸式I/O端子块，
无需断开电线即可进行维护。程序容量：31.2K字。
RS-232端口：无。
数据存储器(DM)：6K字。
扩展数据内存(EM)：6K字×3（18K字）。
处理时间(基本指令)：0.1μs。
I/O点数：1184点。
I/O扩展单元的台数：3台。
多点I/O(组2)可装载台数：16台(1单元占用单元)。
多点I/O(组2)可装载台数：8台(2单元占用单元)。
总线I/O的可装载台数：16台(1单元占用单元)。
提高可靠性，强化功能走向向新一代欧姆龙CJ1W-NC233。
由于生产现场愈加复杂化、高速化，用户的需求亦日趋多样化。
为此此，须提高C200HG/C200HE/C200HX的基本性能，提高处理速度等欧姆龙CJ1W-NC233。
生产现场要求产品上的、高标准，不断升级换代！
创对当代制造业的严格要求激励着欧姆龙，
始终以新的产品及科学观念投身生产现场。

CJ1W-NC233样本·手册·说明书

样本名称（中文）

下载

CJ1W-NC233样本目录

下载 [2.77MB]

Catalog Name (English)

Download

CJ1W-NC233样本目录

下载 [1.98MB]

手册/说明书名称（中文）

下载

CJ1W-NC233位置控制单元操作手册
