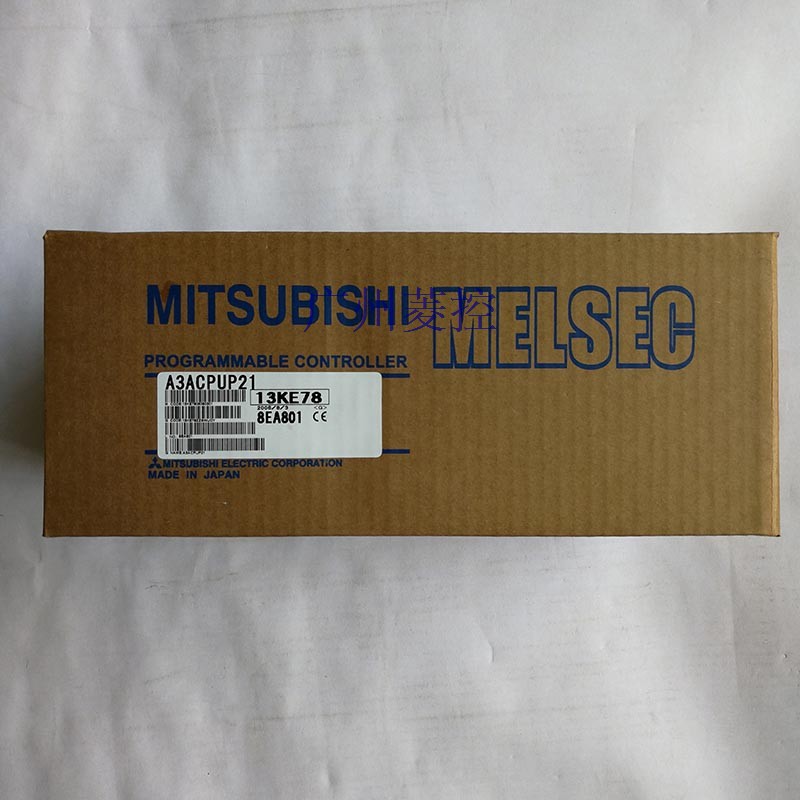

开路集电极输出型 CPU单元A3ACPUP21

  • 三菱 CPU单元 A3ACPUP21概述

    输入输出点数:2048点。
    输入输出数据设备点数:2048点。
    程序容量:30k。
    基本命令处理速度(LD命令):0.15μs。
    附带光数据通信线路功能。
    整体式:是把PLC各组成部分安装在一起或少数几块印刷电路板上,
    并连同电源一起装在机壳内形成一个单一的整体称之为主机或基本单元、小型、小型PLC采用这种结构。
    模块式:是把PLC各基本组成做成独立的模块。
    中型、大型PLC采用这种方式。便于维修。
    每次扫描过程。集中对输入信号进行采样。集中对输出信号进行刷新。
    输入刷新过程。当输入端口关闭时,
    程序在进行执行阶段时,输入端有新状态,新状态不能被读入。
    只有程序进行下一次扫描时,新状态才被读入。
    一个扫描周期分为输入采样,程序执行,输出刷新。
    元件映象寄存器的内容是随着程序的执行变化而变化的。
    扫描周期的长短由三条决定。
    CPU执行指令的速度。
    指令本身占有的时间。
    指令条数。
    由于采用集中采样。
    集中输出的方式。
    存在输入/输出滞后的现象,即输入/输出响应延迟。
    用户程序存储容量:是衡量可存储用户应用程序多少的指标。
    通常以字或K字为单位。16位二进制数为一个字,
    每1024个字为1K字。PLC以字为单位存储指令和数据。
    一般的逻辑操作指令每条占1个字。定时/计数,
    移位指令占2个字。数据操作指令占2~4个字。

  • A3ACPUP21详细介绍
    一包10个装。
    适用机型:
    AJ65VBTS□-□型。
    AJ65VBTCE□-□型。
    AJ65VBTCU□-□型。
    AJ65ABTP□-□型。
    AJ65VBCU-□型A3ACPUP21。
    AJ65SBT-CLB型。
    只能使用FANC-110SBH、CS-110、FA-CBL200PSBH。输入电压范围:DC110V。
    输出电压:DC5V。
    输出电流:8A。
    I/O点数是PLC的一项重要指标。
    合理选择I/O点数既可使系统满足控制要求,
    又可使系统总投资低。
    PLC的输入输出点数和种类应根据被控对象所需控制的模拟量、开关量等输入/输出设备情况来确定,
    一般一个输入/输出元件要占用一个输入/输出点。
    考虑到今后的调整和扩充,
    一般应在估计的总点数上再加上20%~30%的备用量A3ACPUP21。
    下面介绍集中控制系统I/O点数的估算。输入类型:AC/DC。
    输入点数:16点。
    输入电压:12/DC24。
    输入电流:4.2/8.6。
    连接方式:端子排。
    共用公共端的点数:16点。
    指令表编程语言是与汇编语言类似的一种助记符编程语言,
    和汇编语言一样由操作码和操作数组成。
    在无计算机的情况下,适合采用PLC手持编程器对用户程序进行编制。
    同时,指令表编程语言与梯形图编程语言图一一对应,
    在PLC编程软件下可以相互转换。图3就是与图2PLC梯形图对应的指令表。
    指令表表编程语言的特点是:采用助记符来表示操作功能,
    具有容易记形图有一一对应关系A3ACPUP21。其特点与梯形图语言基本一致。模拟量通道:12通道。
    输入输出(分辨率):0~4000。
    转换速度:100ms/12通道。
    模拟模块安装用。
    供电电源:AC170V~264V。
    根据系统的控制要求,采用合适的设计方法来设计三菱PLC程序。
    程序要以满足系统控制要求为主线,
    逐一编写实现各控制功能或各子任务的程序,
    逐步完善系统的功能。
    三菱PLC检测、故障诊断和显示等程序。
    这些程序相对独立,一般在程序设计基本本完成时再添加CPU单元。
    硬件模拟法是使用一些硬件设备模拟产生现场的信号,
    并将这些信号以硬接线的的方式连到PLC系统的输入端,其时效性较强CPU单元。
    软件模拟法是在三菱PLC中另外编写一套模拟程序,
    模拟提供现场信号,其简单易行,但时效性不易保证。
    模拟调试过程中,可采用分段调试的方法,并利用编程器的功能。
  • A3ACPUP21样本·手册·说明书
    样本名称(中文)
    下载
    A3ACPUP21选型手册XZE123-1
    A3ACPUP21选型样本XZE123-2
    手册/说明书名称(中文)
    下载
    A3ACPUP21 MELSEC-A/QnA(大型)系列至Q系列的替换指南基本篇
    A3ACPUP21 MELSEC-A/QnA(大型)系列至Q系列的替换指南智能功能模块篇
    A3ACPUP21 MELSEC-A/QnA(大型)系列至Q系列的替换指南网络模块篇
    A3ACPUP21 MELSEC-A/QnA(大型)系列至Q系列的替换指南(通信篇)
    A3ACPUP21MELSEC-A/QnA(大型)更新示例集
    A3ACPUP21更新示例集手册
    A3ACPUP21至Q系列的替换指南手册(基本篇)
    A3ACPUP21至Q系列的替换指南手册(通信篇)
    A3ACPUP21至Q系列的替换指南手册(网络模块篇)
    A3ACPUP21至Q系列的替换指南手册(智能功能模块篇)
    Manual Name (English)
    Download
    PLC type A3ACPUP21 Programming Manual(Fundamentals)(PLC A3ACPUP21编程手册(基础))
    PLC type A3ACPUP21 (A Mode) Programming Manual(Common Instructions)(PLC A3ACPUP21编程手册(常用指令))
    PLC type A3ACPUP21 Programming Manual (Dedicated Instructions)(PLC A3ACPUP21编程手册(专用指令))
    PLC type A3ACPUP21 (AD57 control Instructions)Programming Manual(PLC A3ACPUP21编程手册(AD57控制指令))
    A3ACPUP21 Training Manual(A3ACPUP21培训手册)
    A3ACPUP21 Programming Manual (PID Control Instructions)(A3ACPUP21 PID控制指令编程手册)
  • A3ACPUP21类似型号价格

    A3ACPUP21

    1115元

    A3NCPU

    CPU单元

    2000元

    A3HCPUR21

    CPU

    3076元

    A3NMCA-2

    存储卡盒

    153元

    A32B-S1

    底板

    0元

    A3HCPUP21

    CPU

    2700元

    A35B

    底板

    307元

    A3ACPUP21-S1

    CPU模块

    0元

    A3NMCA-40

    存储卡盒

    576元

    A38HB

    底板

    384元

    A3NCPUR21

    CPU单元

    1500元

    A3VTS

    配件

    0元

    A3ACPUP21-S3

    CPU单元

    2923元

    A3NMCA-4

    存储卡盒

    193元

    A3AMCA-96

    CPU

    0元

  • 相关资料下载
    资料名称
    语言
    类型
    下载地址
