安川SGMGH-20ACA2B伺服电机设计顺序:防水标准IP67

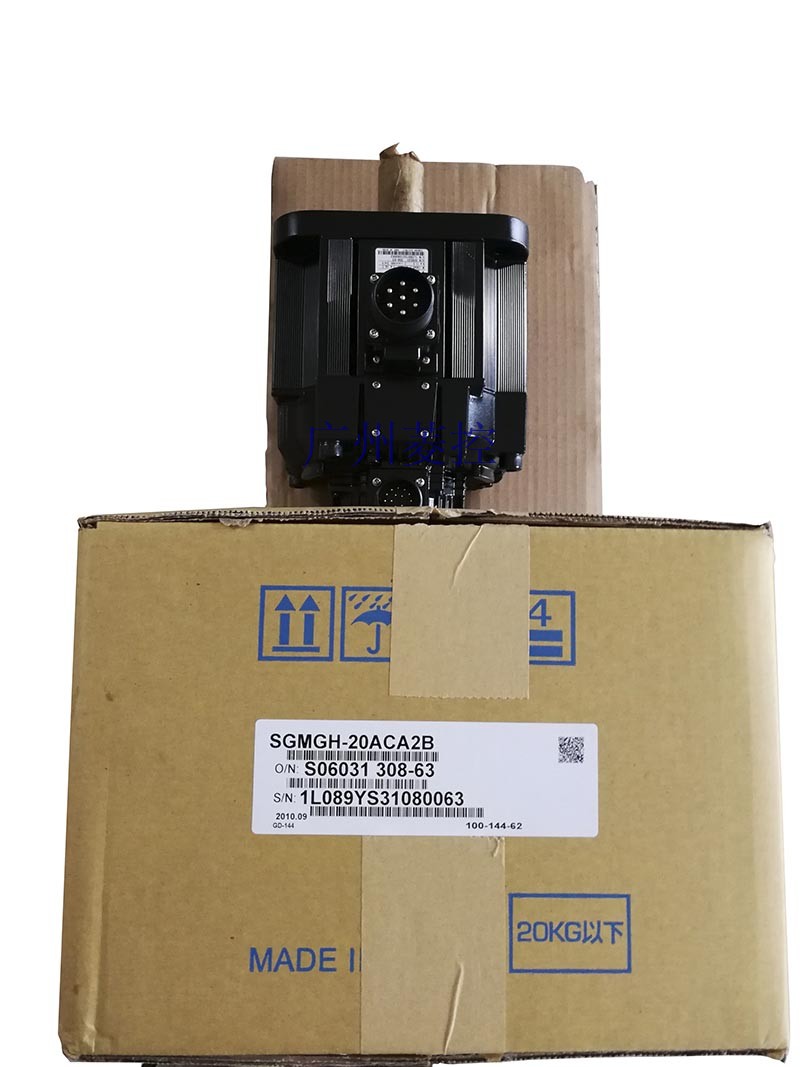

  • 安川 伺服电机 SGMGH-20ACA2B概述

    伺服电机SGMGH型。
    额定转速:1500r/min。
    功率:1.8kw。
    电源电压:三相AC200V。
    串行编码器:17位相对值。
    设计顺序:A。
    轴端:直轴无键。
    选购件:带DC90V制动。
    高速进给系列:无负载时亦需高速运转的场合。
    主回路与控制回路的电源完全分离,
    报警时可只关断主回路电源,容易维护。
    参数设定器内置。
    由伺服驱动器本体可直接输入参数。
    节省配线。
    采用了串行编码器,编码器配线数比原产品减少了1/2。
    多合一控制:利用参数切换可别使用转矩、位置、速度控制。

  • SGMGH-20ACA2B详细介绍
    型、用途佳型伺服单元(型)。
    大适用电机容量:0.05kw。
    电源电压:三相AC200V。
    设计顺序:B。
    硬件规格:涂漆处理。
    接口:模拟量电压、脉冲序列指令型(直线伺服电机用)SGMGH-20ACA2B。
    功能:无偏差规格。
    形Σ-V-EX系列。
    备有2个机型伺服单元。
    EX001(支持M-Ⅲ高速通信):通信周期小值125μ s,使得指令的响应变快,轨迹精度和处理能力提高。
    EX002(无偏差规格):极大地提高了指令性能,进一步提高了轨迹控制的精度。型、用途佳型伺服单元(型)。
    大适用电机容量:0.75kw。
    电源电压:单相AC100V。
    设计顺序:A。
    硬件规格:基座安装型(标准)。
    接口:MECHATROLINK-III通信指令型(旋转型伺服电机用)SGMGH-20ACA2B。
    功能:无偏差规格。
    形Σ-V-EX系列。
    备有2个机型伺服单元。
    EX001(支持M-Ⅲ高速通信):通信周期小值125μ s,使得指令的响应变快,轨迹精度和处理能力提高。
    EX002(无偏差规格):极大地提高了指令性能,进一步提高了轨迹控制的精度。伺服电机SGMSH型。
    额定转速:3000r/min。
    功率:2.0kw。
    电源电压:三相AC200V。
    串行编码器:17位对值。
    设计顺序:A。
    轴端:锥度1/10,带平行键。
    选购件:带DC24V制动。
    高功率响应系列:需要小惯机构,大转矩时。
    在线自动调整整,自动测定机械特性,设置所需要的伺服增益。
    设定电机参数SGMGH-20ACA2B。
    再生电阻连接端子标准配备。
    配备了外置再生电阻的连接端子,
    可简便的连接再生电阻器。全闭环模块。
    大适用电机容量:0.4kw。
    电源电压:三相AC200V。
    接口:MECHATROLINK-Ⅲ通信指令型(旋转型伺服电机用)。
    设计顺序:B。
    硬件规格:基座安装型(标准)。
    选配(软件):无选配(标准)。
    选配(参数):无选配(标准)。
    选配模块:全闭环模块。
    全闭环控制旋转型伺服电机时,需使用全闭环模块。
    请安装在各类伺服单元上。
    利用安装在机械侧的外部编码器(直线光栅尺)等检出器输出的位置反馈信号,实现、高响应性定位。
    可对应高分辨率的外部编码器(直线光栅尺)。Σ-V系列伺服电机SGMGV型。
    额定输出:11kw。
    电源电压:AC200V。
    串行编码器:20位增量型(标准)。
    设计顺序:标准(螺栓为银色)。
    轴端:直轴、带键槽、带螺孔(选配)。
    选配:带保持制动器(DC90V)。
    各种机械的进给轴驱动用(高速进给)。
    品种齐全(300W~15kW,带保持制动器)。
    配备有高分辨率串行编码器(20位)。
    标准采用IP67。
    用途示例:
    机床。
    传送机械。
    搬运机械。
    食品加工机械。
    额定值和规格:
    额定时间∶连续。
    振动等级∶V15。
    缘电阻∶DC500V,10MΩ以上。
    使用环境温度∶0~40°C。
    励磁方式∶永磁式。
    安装方式∶∶法兰式安川伺服电机。
    耐热等级∶F。
    缘耐压∶AC1500V 1分钟(200V级),AC1800VV 1分钟(400V级)安川伺服电机。
    保护方式∶全封闭自冷式IP67(轴贯通部分除外)。
    使用环境湿度∶20~80%(不得结露)。
    连接方式∶直接连接。
    旋转方向∶正转指令下从负载侧看时为逆时针方向(CCW)旋转。
