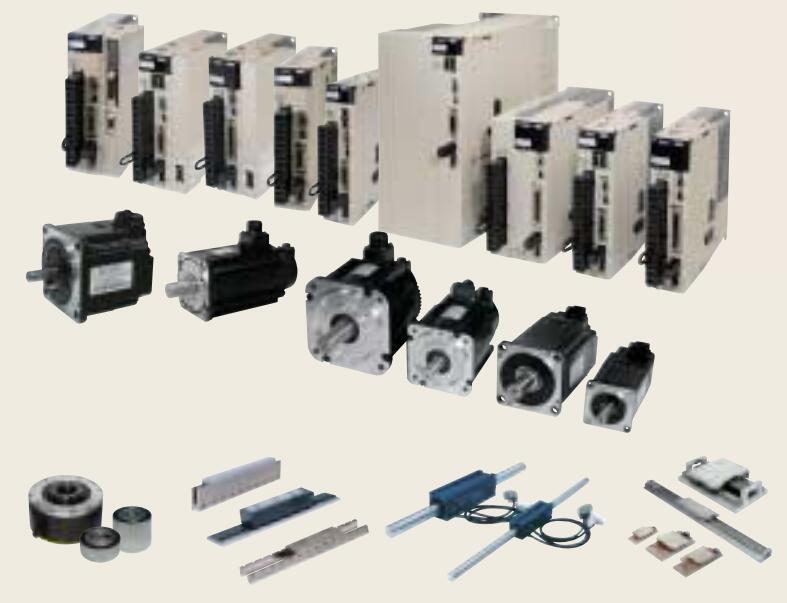

安川全闭环模块伺服系统 SGDV3R5D21A000000001概述

全闭环模块。
大适用电机容量：1.0kw。
电源电压：三相AC400V。
接口：MECHATROLINK-Ⅲ通信指令型（旋转型伺服电机用）。
设计顺序：A。
硬件规格：基座安装型（标准）。
选配（软件）：无选配（标准）。
选配（参数）：无选配（标准）。
选配模块：全闭环模块。
全闭环控制旋转型伺服电机时，需使用全闭环模块。
请安装在各类伺服单元上。
利用安装在机械侧的外部编码器（直线光栅尺）等检出器输出的位置反馈信号，实现、高响应性定位。
可对应高分辨率的外部编码器（直线光栅尺）。

SGMPH-15A1A8B SGMPH-01AAE4D SGMGH-05ACC2S SGMSH-50A2A2E SGDV-5R5A21B SGMPH-01A1E4S SGDV-5R4D15A002FT003

SGDV3R5D21A000000001详细介绍
伺服电机SGMGH型。
额定转速：1000r/min。
功率：1.2kw。
电源电压：三相AC200V。
串行编码器：17位相对值。
设计顺序：机床用。
轴端：直轴带键带螺孔全闭环模块伺服系统。
选购件：带DC90V制动。
高速进给系列：无负载时亦需高速运转的场合。
主回路与控制回路的电源完全分离，
报警时可只关断主回路电源，容易维护。
参数设定器内置。
由伺服驱动器本体可直接输入参数。
节省配线。
采用了串行编码器，编码器配线数比原产品减少了1/2。
多合一控制：利用参数切换可别使用转矩、位置、速度控制。大容量SGMVV型伺服电机全闭环模块伺服系统。
额定输出：22KW。
电压：三相AC400V。
串行编码器：20位对值型。
额定转速：1500r/min。
主要机械构造：法兰安装型、直轴端（不带键槽与螺孔）。
选购件：带油封。
使用小型、低惯量伺服电机，也能充分发挥机械的强力性能。
新机型SGMVV型备有额定输出22~55KW、额客转速800r/min和1500r/min的产品全闭环模块伺服系统。
安装电机后相立即开始运行。
即使不进行伺服调整，但只要转动惯量处在允许范围内，
即使负载发生变化，也可以稳定地进行驱动，而不会发生振动。Σ-V系列伺服电机SGMSV型。
额定输出：5.0kw。
电源电压：AC400V。
串行编码器：20位增量型（标准）SGDV3R5D21A000000001。
设计顺序：标准。
轴端：直轴、不带键槽（标准）。
选配：带保持制动器（DC90V）。
大功率变化率。
品种齐全（1.0kW ～7.0kW，带保持制动器）。
配备有高分辨率串行编码器（20位）。
标准采用IP67（7.0kw为IP22）。
用途示例：
贴片机。
印刷电路板打孔机。
机床进给装置SGDV3R5D21A000000001。
额定值和规格：
额定时间∶连续。
振动等级∶V15。
缘电阻∶DC500V，10MΩ以上。
使用环境温度∶0～40°C。
励磁方式∶永磁式。
安装方式∶法兰式。
耐热等级∶F。
缘耐压∶AC1500V 1分钟（200V级），AC1800V 1分钟（400V级）SGDV3R5D21A000000001。
保护方式∶全封闭自冷式IP67（轴贯通部分除外）。
使用环境湿度∶20～80%（不得结露）。
连接方式∶直接连接。
旋转方向∶正转指令下从负载侧看时为逆时针方向（CCW）旋转。Σ-v系列伺服单元SGDV型。
大适用电机容量：0.5kw。
电源电压：三相AC400V。
设计顺序：B型。
接口：MECHATROLINK-Ⅱ通信指令型（旋转型伺服电机用）。
选配（硬件）：涂漆处理。
实现实时通信。
以大的传送速度10Mbps 和可设定的通信周期250μs～4ms，
实现了多30站的高速控制。通过通信速度的高速化，
可实时收发各种控制用信息。
节能效益高。
条通信线路多可连接300站，可大幅削减接线成本和时间安川。
上位控制器的指令连接器仅需1 个，
而且无需速度度/ 转矩指令用D/A 转换器或位置指令用脉冲发生器全闭环模块伺服系统。
实现了的运动控制。
除了转矩、位置和速度控制，还可实现精度要求极高的同步相位控制。
由于可在线切换控制模式，因此可更有效、平滑地实现复杂的机械动作。
