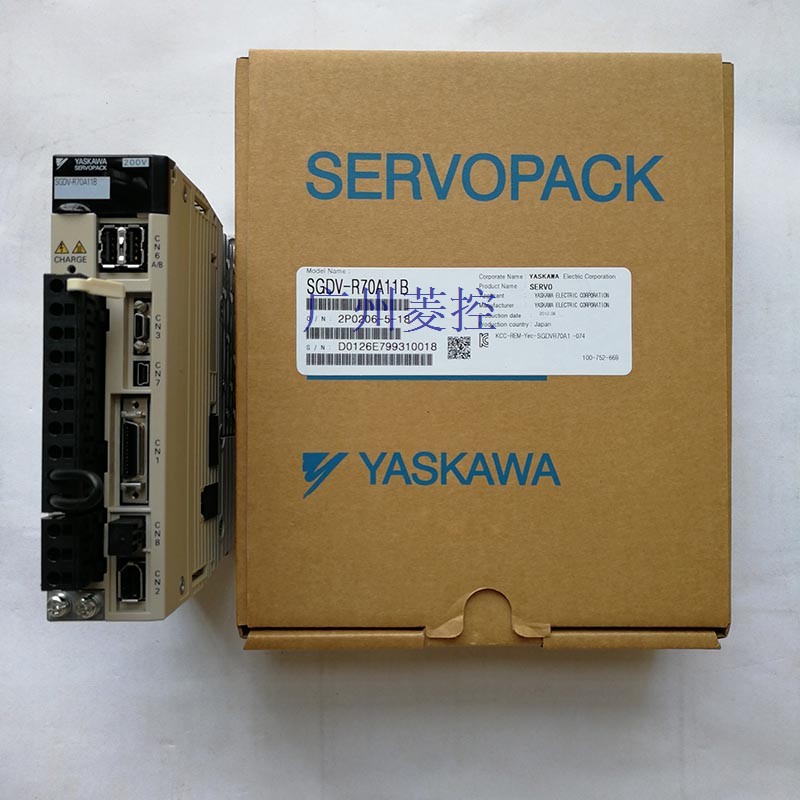

安川伺服驱动器MECHATROLINK-Ⅱ通信指令型SGDV-R70A11B

  • 安川 伺服驱动器MECHATROLINK-Ⅱ通信指令型 SGDV-R70A11B概述

    Σ-v系列伺服单元SGDV型。
    大适用电机容量:0.05kw。
    电源电压:三相AC200V。
    设计顺序:B型。
    接口:MECHATROLINK-Ⅱ通信指令型(旋转型伺服电机用)。
    选配(硬件):基座安装型(标准)。
    实现实时通信。
    以大的传送速度10Mbps 和可设定的通信周期250μs~4ms,
    实现了多30站的高速控制。通过通信速度的高速化,
    可实时收发各种控制用信息。
    节能效益高。
    条通信线路多可连接30站,可大幅削减接线成本和时间。
    上位控制器的指令连接器仅需1 个,
    而且无需速度/ 转矩指令用D/A 转换器或位置指令用脉冲发生器。
    实现了的运动控制。
    除了转矩、位置和速度控制,还可实现精度要求极高的同步相位控制。
    由于可在线切换控制模式,因此可更有效、平滑地实现复杂的机械动作。

  • SGDV-R70A11B详细介绍
    伺服电机SGMPH型(转速:3000r/min)。
    功率:0.4kw。
    电源电压:单相AC200V。
    串行编码器:16位对值。
    设计顺序:A。
    轴端:直轴无键SGDV-R70A11B。
    选购件:带DC24V制动。
    偏平系列:需在狭小空间安装伺服电机时。
    灵活适应用户系统。
    为了您能构筑佳的系统,以充实的产品系列支持您。
    产品有单相100V、单相200V、三相200V,
    并有适用于对值码盘,带制动、带减速机的各种电机。
    进而,因其符合国际标准,在范围均可放心使用。
    平滑运转,有极季速度观测控制,
    使电机的速度波动大幅度减低,低速下亦可平滑运转SGDV-R70A11B。Σ-V系列伺服电机SGMPS型。
    额定输出:1.5kw。
    电源电压:AC200V。
    串行编码器:17位增量型(标准)。
    设计顺序:IP55(标准)。
    轴端:直轴、带键槽、带螺孔(选配)。
    选配:带油封、带保持制动器(DC24V)。
    RoHS指令的对应:符合RoHS指令。
    中惯量
    进深较短的扁平型
    配备高分辨率串行编码器(17位)
    高转速达6000r/min
    品种齐全(100W ~1.5kW,带保持制动器)
    标准采用IP55SGDV-R70A11B。亦适用于IP67(选配)。
    额定值和规格:
    额定时间∶连续。
    振动等级∶V15。
    缘电阻∶DC500V,10MΩ以上。
    使用环境温度∶0~40°C伺服驱动器MECHATROLINK-Ⅱ通信指令型。
    励磁方式∶永磁式。
    安装方式∶法兰式。
    耐热等级∶B。
    缘耐压∶AC1500V 1分钟。
    保护方式∶全封闭自冷式IP65(轴贯通部分除外)。
    使用环境湿度∶20~80%(不得结露)。
    连接方式∶直接连接。
    旋转方向∶正转指令下从负载侧看时为逆时针方向(CCW)旋转。伺服电机SGMGH型。
    额定转速:1500r/min伺服驱动器MECHATROLINK-Ⅱ通信指令型。
    功率:15Kw。
    电源电压:三相AC200V。
    串行编码器:17位相对值。
    设计顺序:A。
    轴端:直轴带键带螺孔。
    选购件:带油封。
    高速进给系列:无负载时亦需高速运转的场合伺服驱动器MECHATROLINK-Ⅱ通信指令型。
    主回路与控制回路的电源完全分离,
    报警时可只关断主回路电源,容易维护。
    参数设定器内置。
    由伺服驱动器本体可直接输入参数。
    节省配线。
    采用了串行编码器,编码器配线数比原产品减少了1/2。
    多合一控制:利用参数切换可别使用转矩、位置、速度控制。无减速机中惯量、大转矩伺服电机SGM7G型(额定转速1500r/min)。
    额定输出:7.5kw。
    电源电压:AC200V。
    串行编码器:24位增量型。
    设计顺序:A。
    轴端:直轴、带键槽、带螺孔。
    选购件:带保持制动器(DC24V)。
    安川伺服电机,又称YASKAWA安川伺服马达,
    原产地日本,在中国沈阳、上海嘉定也设有工厂,
    是使物体的位置、方位、状状态等输出被控量,
    能够跟随输入目标值(或给定值)的任意变化的自动控制系统安川。SGDV-R70A11B。
    它分为交流伺服马达和直流伺服马达,
    在国内的半导体、液晶制造装置、电子部件封装装置、机床及一般机械中得到广泛应用。
    作为伺服驱动主导企业,安川提出了“机电一体化”的概念,
    现在已经成为全球通用的名词。
  • SGDV-R70A11B样本·手册·说明书
    样本名称(中文)
    下载
    SGDV-R70A11B选型样本-1
    SGDV-R70A11B选型样本-2
    SGDV-R70A11B选型样本-3
    Catalog Name (English)
    Download
    SGDV-R70A11B Catalog
    手册/说明书名称(中文)
    下载
    SGDV-R70A11B MECHATROLINK-II通信指令型用户手册设计维护篇
    Manual Name (English)
    Download
    SGDV-R70A11B USER'S MANUAL Design and Maintenance Rotational Motor MECHATROLINK-II Communications Reference
    SGDV-R70A11B USER'S MANUAL Design and Maintenance MECHATROLINK-II Communications Reference SGMMV
    SGDV-R70A11B USER'S MANUAL MECHATROLINK-II Commands
