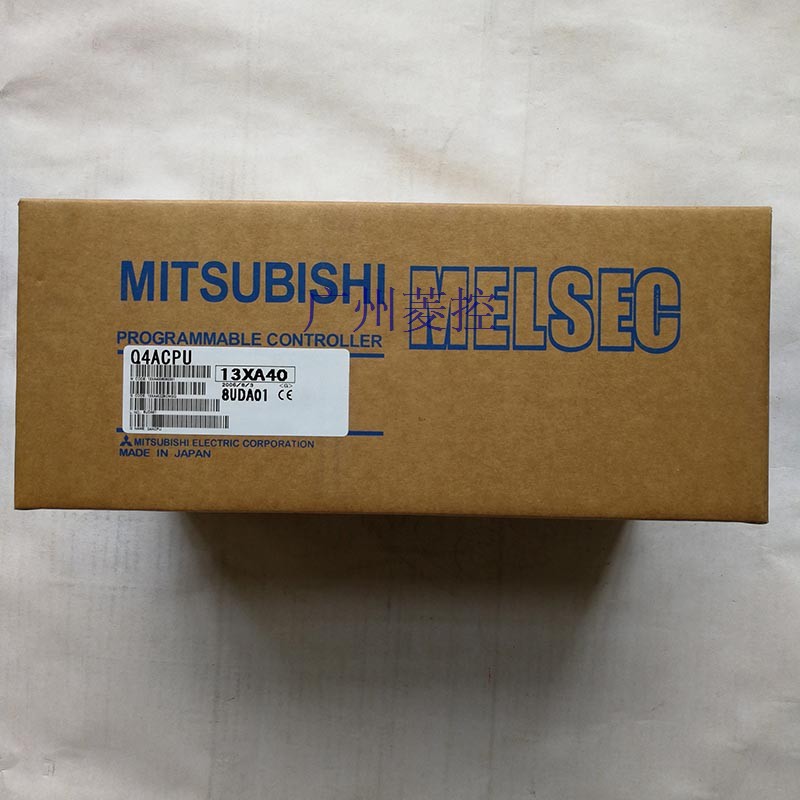

三菱 CPU单元 Q4ACPU概述

输入输出点数：4096点。
输入输出数据设备点数：8192点。
程序容量：124k。
基本命令处理速度(LD命令)：0.075μS。
指令执行所需的时间和用户程序的长短、指令的种类和CPU执行速度是有很大关系，
一般来说，一个扫描的过程中，故障诊断时间，
通信时间，输入采样和输出刷新所占的时间较少，
执行的时间是占了大部分。
光电耦合器由两个发光二极度管和光电三极管组成。
发光二级管：在光电耦合器的输入端加上变化的电信号，
发光二极管就产生与输入信号变化规律相同的光信号。
输入接口电路工作过程：当开关合上，二极管发光，
然后三极管在光的照射下导通，向内部电路输入信号。
当开关断开，二极管不发光，三极管不导通。向内部电路输入信号。
也就是通过输入接口电路把外部的开关信号转化成PLC内部所能接受的数字信号。
光电三级管：在光信号的照射下导通，导通程度与光信号的强弱有关。
在光电耦合器的线性工作区内，输出信号与输入信号有线性关系。
用户程序存储容量：是衡量可存储用户应用程序多少的指标。
通常以字或K字为单位。16位二进制数为一个字，
每1024个字为1K字。PLC以字为单位存储指令和数据。
一般的逻辑操作指令每条占1个字。定时/计数，
移位指令占2个字。数据操作指令占2~4个字。

QY10 Q35DB QE82LG Q04UDHCPU QD77MS16 QY41H QJ72LP25-25

Q4ACPU详细介绍
通用型Q系列CPU用存储卡保护置。
Q3MEM-4MBS-SET/Q3MEM-8MBS-SET捆绑产品。符合安全标准：EN954-1 类别4、ISO 13849-1 PL eQ4ACPU三菱CPU单元。
安全输入点数：1点（2输入）。
起动输入点数：1点。
输入形式：N型（正极公共端/负极公共端输入）
安全输出点数：1点（3出力）。
弹簧夹端子台型。
可简单地追加安全系统。
只需连接至现有的CC-LINK，即可追加独立的安全功能。
通过CC-link连接可节省配线。
不需要特别对安全继电器模块的状态监视进行配线，实现了柜内/柜外省配线。
安装状态的可视化。
可监视安全输出，以及安全输入和内部继电器状态，在安全回路启动时便于查明原因Q4ACPU三菱CPU单元。输入输出点数：4096点。
输入输出软元件点数：8192点。
程序容量：60K步。
基本运处理速度（LD指令）：1.9ns。
程序内存容量：240KB。
外围设备连接端口：USB、以太网（通信协义支持功能）。
存储卡I/F：SD存储卡、扩展SRAM卡。
方便处理大容量数据。
以往无法实现标准RAM和SRAM卡文件寄存器区域的连续存取，
在编程时需要考虑各区域的边界。
在高速通用型QCPU中安装了8MB SRAM扩展卡，
可将标准RAM作为一个连续的文件寄存器，
容量多可达4736K字，从而简化了编程。
因此，即使软元件存储器空间不足，
也可通过安装扩展SRAM卡，方便地扩展文件寄存器区域Q4ACPU三菱CPU单元。
变址寄存器扩展到了32位，从而使编程也可越了传统的32K字，
并实现变址修饰扩展到文件寄存器的所有区域。
另外，变址修饰的处理速度对结构化数据（阵列）的运算起着重要作用，
该速度现已得到提高。
当变址修饰用于反复处理程序（例如从FOR到NEXT的指令等）中时，可缩短扫描时间。
支持USB和RS232。

支持安装记忆卡。

多CPU之间提供高速通信。
缩短了固定扫描中断时间，装置化。
固定周期中断程序的小间隔缩减至100μs。
可准确获取高速信号，为装置的更加化作出贡献。
通过多CPU进行高速、机器控制。
通过顺控程序的直线和多CPU间高速通信（周期为0.88ms）的并列处理，实现高速控制。
多CPU间高速通信周期与运动控制同步，因此可实现运算效率大化。
此外，新的运动控制CPU在性能上是先前型号的2倍，
确保了高速、的机器控制。输出点数：4点（选择源型+漏型时），2点（选择源型+源型时）。
隔离方式：光电耦合。
额定输入电压：DC24V。
安全PLC（安全可编程系统）指的是在自身或外围元器件或执行机构出现故障时，
依然能正确响应并及时切断输出的可编程系统。
与普通PLC不同，安全PLC不仅可提供普通PLC的功能，
更可实现安全控制功能，
符合EN ISO 13849-1以及IEC 61508等控制系统安全相关部件标准的要求。
市场主流的安全PLC有皮尔磁（Pilz）的PSS 3000，PSS 40000等，
其中PSS 4000除了可以处理安全程序外还可以处理标准控制程序Q4ACPU三菱CPU单元。Q4ACPU三菱CPU单元。
安全PLC中所有元器件采用的是冗余多样性结构，
两个处理器处理时进行交叉检测，
每个处理器的处理结果储存在各自内存中，
只有处理结果完全一致时才会进行输出，
如果处理期间出现任何不一致，系统立即停机。
