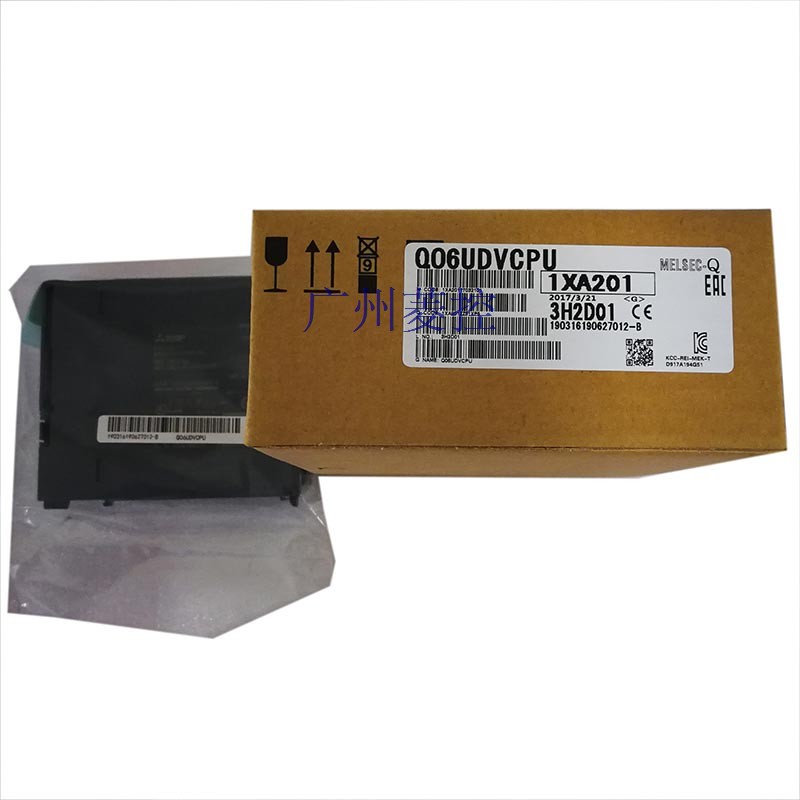

三菱通用高速型CPU Q06UDVCPU概述

输入输出点数：4096点。
输入输出软元件点数：8192点。
程序容量：60K步。
基本运处理速度（LD指令）：1.9ns。
程序内存容量：240KB。
外围设备连接端口：USB、以太网（通信协义支持功能）。
存储卡I/F：SD存储卡、扩展SRAM卡。
方便处理大容量数据。
以往无法实现标准RAM和SRAM卡文件寄存器区域的连续存取，
在编程时需要考虑各区域的边界。
在高速通用型QCPU中安装了8MB SRAM扩展卡，
可将标准RAM作为一个连续的文件寄存器，
容量多可达4736K字，从而简化了编程。
因此，即使软元件存储器空间不足，
也可通过安装扩展SRAM卡，方便地扩展文件寄存器区域。
变址寄存器扩展到了32位，从而使编程也可越了传统的32K字，
并实现变址修饰扩展到文件寄存器的所有区域。
另外，变址修饰的处理速度对结构化数据（阵列）的运算起着重要作用，
该速度现已得到提高。
当变址修饰用于反复处理程序（例如从FOR到NEXT的指令等）中时，可缩短扫描时间。
支持USB和RS232。

支持安装记忆卡。

多CPU之间提供高速通信。
缩短了固定扫描中断时间，装置化。
固定周期中断程序的小间隔缩减至100μs。
可准确获取高速信号，为装置的更加化作出贡献。
通过多CPU进行高速、机器控制。
通过顺控程序的直线和多CPU间高速通信（周期为0.88ms）的并列处理，实现高速控制。
多CPU间高速通信周期与运动控制同步，因此可实现运算效率大化。
此外，新的运动控制CPU在性能上是先前型号的2倍，
确保了高速、的机器控制。

Q3MEM-CV Q64TCTTBW QY68A QD81MEM-1GBC QD81MEM-2GBC Q61P-A1 QD70P4

Q06UDVCPU详细介绍
2轴，SSCNETⅢ连接型。
2轴直线插补。
2轴圆弧插补。
控制单位：mm、英寸、度、脉冲。
定位数据数：600个数据/轴。
40针连接器。
通过SSCNETⅢ电缆连接节省了配线，站间距离长可达50mQ06UDVCPU。
支持通过原点返回数据设置操作来确定原点位置的对位置系统。
此外，上限限位开关、下限限位开关和近点挡块信号输入可直接连接至伺服放大器，
从而大幅减少了配线需求。
轻松实现高速、的定位控制。
支持多种类型的定位控制，
包括2 〜 4轴直线插补、2轴圆弧插补、速度控制、速度/位置切换控制、路径控制、等速控制等。
此外，可使用“ GX Configurator-QP”等软件，
方便地进行定位设置、监视和调试等Q06UDVCPU。三相4线式。
测量电路数：3个电路。
测量项目：耗电量（消耗、再生）、电流、电压、功率、功率因素等。
可简单地测量多种能量信息的电能测量模块产品群。
仅用一个模块，即可测量与电量（消耗及再生）、无功电量、电流、电压、功率、功率因数以及频率有关的各种详细信息。
无需梯形图程序即可持续监视小值和大值，亦可执行2种类型的上限/下限报警。
只有在ON状态期间，才可测量输出设备所使用的电量。
因此可获得设备运行期间的电量以及节拍单位内的电量。
在一个插槽中使用3相3线式产品多可测量4个电路，
使用3相4线式产品多可测量3个电路，
因此通过多电路型产品可在较小空间中实施电能测量。
例如，可使用一个模块测量来自控制面板干线的其他负载Q06UDVCPU。
此外，可使用GX Works2 （ 1.90U版和更高版本），轻松地设置参数。程序容量：252 K步。
输入输出点数：4096点。
输入输出元件数：8192点。
处理速度：0.034μs。
程序存储器容量：1008 KB。
支持USB和RS232。
CPU模块扩展标准RAM（大8MB）。
可与SD存储卡同时使用。
可连续访问文件寄存器。
高速处理，生产时间缩短，更好的性能。
随着应用程序变得更大更复杂，缩短系统运行周期时间是非常必要的。
通过高的基本运算处理速度1.9ns，可缩短运行周期。
除了可以实现以往与单片机控制相联系的高速控制以外，
还可通过减少总扫描时间，提高系统性能，
防止任何可能出现的性能偏差。MODBUS RTU/MODBUS ASCII 主从站。
RS-232。
RS-422/485。
可连接温度调节器、测量器等MODBUS兼容设备的MODBUS接口模块。
支持MODBUS®通信的主站功能，可与第三方的各种MODBUS®兼容从站设备进行通信。
支持MODBUS®通信的从站功能，可与第三方可编程控制器等MODBUS®主站设备进行通信。
通过连动功能，主站可连连接到CH1侧（ RS-232），
并通过QJ71MB91与连接到CH2侧（ RSS-422/485）的多个从站进行通信Q06UDVCPUQ06UDVCPU。
RS-232接口（ 1对1通）的MODBUS®主站设备可与多个MODBUS®从站设备进行通信。（QJ71MB91）
可同时使用主站/从站功能。（QJ71MT91）
