输入输出元件数：8192点通用型CPU Q00UJCPU

产品概述
详细介绍
样本·说明书·手册
价格
相关资料下载

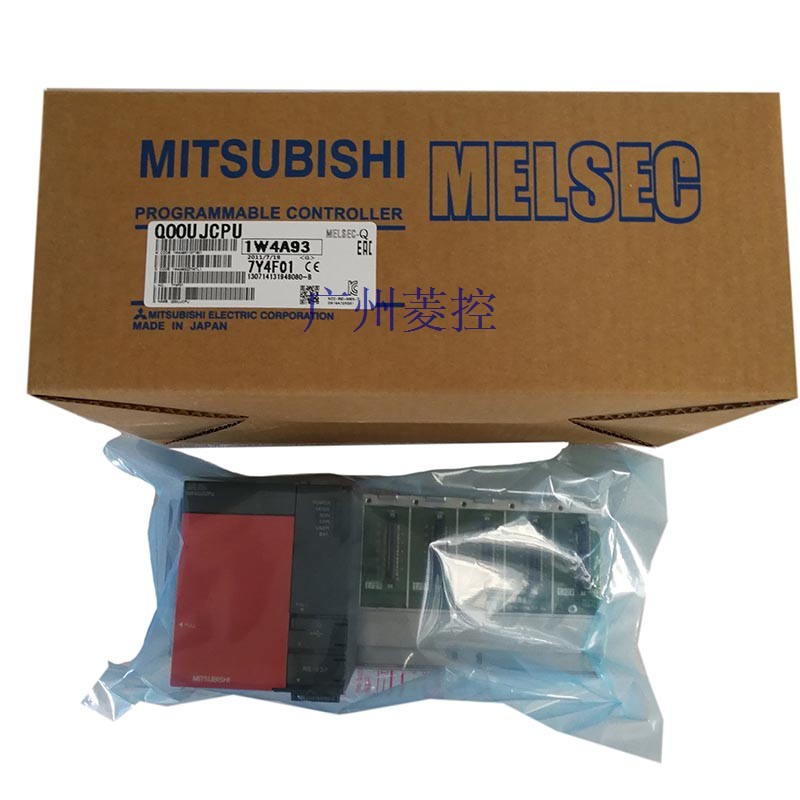

三菱通用型CPU Q00UJCPU概述

输入输出点数：256点。
输入输出元件数：8192点。
程序容量：10 K步。
处理速度：0.12 μs。
程序存储器容量：40 KB。
支持USB和RS232。
不能安装记忆卡。
自带底板5个槽位。
高速处理，生产时间缩短，更好的性能。
随着应用程序变得更大更复杂，缩短系统运行周期时间是非常必要的。
通过高的基本运算处理速度1.9ns，可缩短运行周期。
除了可以实现以往与单片机控制相联系的高速控制以外，
还可通过减少总扫描时间，提高系统性能，
防止任何可能出现的性能偏差。
高速、数据处理。
实数(浮点)运算的处理速度实现了大幅度提高，
加法指令达到了0.014μs，
因此可支持要求高速、的加工数据等的运算处理。
此外，还新增加了双精度浮点运算指令，
简化了编程，降低了执行复杂算式时的运算误差。

QY71 Q2MEM-ADP Q61P Q80BD-J61BT11N QJ71MES96 QD75D4 QS90SR2SN-CC

Q00UJCPU详细介绍
输入点数：16点。
输入电压及电流：AC100-120V 8mA(AC100V;60Hz)/7mA(AC100V;50Hz)。
应答时间：20ms。
16点/个公共端Q00UJCPU。
18点弹簧夹接线端子。
具有卓越性能的各种模块,
满足从模拟量到定位的各种控制需求。
Q系列模块产品包括种类丰富的各种I/O、模拟量和定位功能模块。
可地满足开关、传感器等的输入输出，温度、重量、流量和电机、驱动器的控制，
以及要求控制的定位等各行业、各领域的控制需求。
还可与CPU模块组合使用，实现恰如其分的控制。
不断越，勇攀Q系列。
强化安全功能。
可设定长32字符的文件密码。
除了英文字母、数字以外，还可使用特殊字符，
进一步增强了密码的安全性Q00UJCPU。
此外，仅允许预先注册过的设备访问CPU，
从而拦截了非授权用户的访问。
因此可防止重要程序资产的流出，保护知识产权。
通过以太网轻松连接编程工具。
编程工具（GX Works2、GX Developer）和CPU直接连接（ 1对1）时，
无需进行IP地址设置。而且无需选择电缆，直通线和交叉线均可使用。
因此，这种连接方法和使用USB一样，可轻松与CPU进行通信，
即使是不熟悉网络设置的操作人员也能轻松建立连接。控制轴数：大32轴。
体积紧凑﹑节省空间。
采用与MELSEC-Q系列PLC相同的硬件结构﹐实现业界同类产品安装面积﹑体积小。
采用12槽基板﹐更加节省空间PU系统中的各个CPU模块﹐相当于智能化控制系统Q00UJCPU。
在PC（Personal Computer）CPU。Q系列的转换空壳，Q系列I/O插槽安装中使用。SRAM存储卡。
RAM容量：64KB。三相4线式。
测量电路数：1个电路。
测量项目：耗电量（消耗、再生）、电流、电压、功率、功率因素等。
可简单地测量多种能量信息的电能测量模块产品群。
仅用一个模块，即可测量与电量（消耗及再生）、无功电量、电流、电压、功率、功率因数以及频率有关的各种详细信息。
无需梯形图程序即可持续监视小值和大值，亦可执行2种类型的上限/下限报警。
只有在ON状态期间，才可测量输出设备所使用的电量。
因此可获得设备运行期间的电量以及节节拍单位内的电量通用型CPU。
在一个插槽中使用3相3线式产品多可测量4个电路，
使用3相4线式产品品多可测量3个电路，
因此通过多电路型产品可在较小空间中实施电能测量通用型CPU。
例如，可使用一个模块测量来自控制面板干线的其他负载。
此外，可使用GX Works2 （ 1.90U版和更高版本），轻松地设置参数。

Q00UJCPU样本·手册·说明书

样本名称（中文）

下载

Q00UJCPU选型样本

下载 [5.96MB]

手册/说明书名称（中文）

下载

Q00UJCPU Q系列PLC快速入门指南

下载 [16.29MB]

Q00UJCPUPID控制指令篇编程手册

下载 [5.21MB]

Q00UJCPU SFC控制指令篇用户手册
