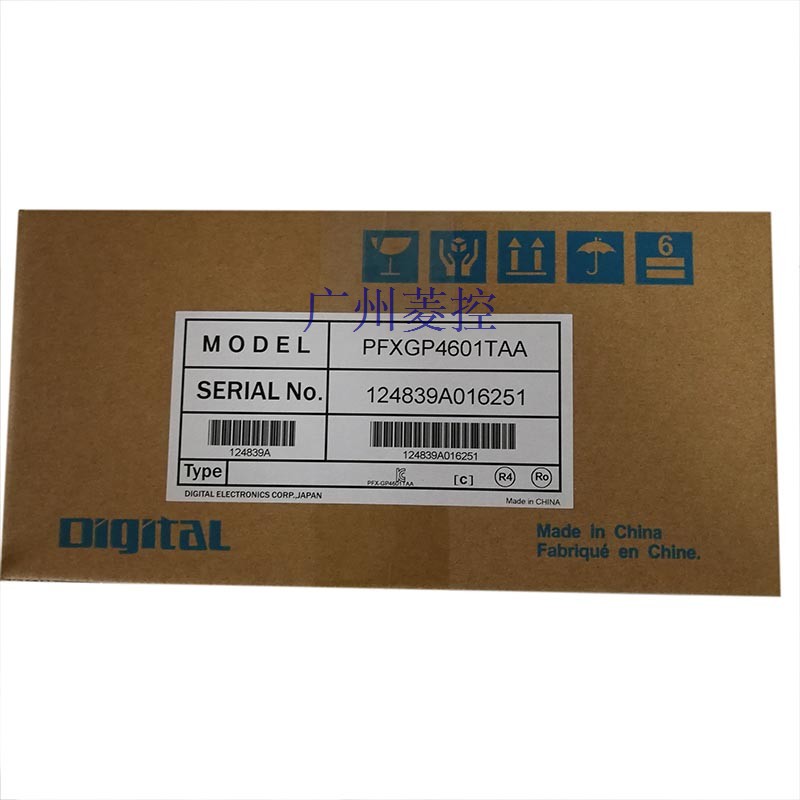

PFXGP4601TAA 12.1英寸人机界面

  • Pro-face 12.1英寸人机界面 PFXGP4601TAA概述

    输入电压:AC100~240V。
    屏幕尺寸:12.1英寸。
    显示屏类型(分辨率):65536色TFT真彩LCD(SVGA 800 x 600像素)。
    触摸面板类型:模拟电阻式。
    存储器:32MB(内部存储器),SRAM320KB(备份存储器),SRAM64KB(变量区)。
    以太网接口:1个。
    串口:RS-232C×1,RS-422/485×1。
    SD卡插槽(大32GB):1个。
    USB接口:USB Type-A(2.0) x 1,USB Mini-B(2.0) x 1。
    可更换电池:是。
    报警分析功能块:是。
    面板开孔尺寸:
    宽 301.5 x 高 227.5mm(+1/0mm)。
    面板厚度 :1.6-5mm,倒角半径小于R3。
    提升显示效果。
    所有机型均采用 65,535 色 TFT LCD,并具备背光灯亮度控制功能。
    精美的画面不仅提升了监视质量,而且增加了操作的安全性。
    移动终端远程。
    用轻巧便携的 iPhone、iPad、iPod touch 等移动终端远程大型或长距离应用、大型加工系统或生产现场的多台机器。

  • PFXGP4601TAA详细介绍
    插在CFast插槽上用于存储的CFast卡(32GB,SLC)。DIO机型/NPN输出型。
    显示屏尺寸:3.5英寸。
    分辨率:320×240像素(QVGA)。
    LCD:TFT12.1英寸人机界面PFXGP4601TAA。
    颜色:65536色。
    以太网接口:1个。
    串口:1个。
    CANopen接口:1个。
    USB(主机):1个。
    USB(设备):1个。
    内置DIO输入:20点。
    内置DIO输出:10点。
    内置AIO输入:无。
    内置AIO输出:无。
    共用DIO:2点 高速计数器(带同步输出)脉冲输入。
    专用DIO:2点 脉冲输出、PWM输出。
    扩展模块EX模块:无。
    扩展模块CANopen模块:63站。
    控制器存储器大小:FLASH EPROM 132KB(相当于15000步(多60000步))12.1英寸人机界面PFXGP4601TAA。
    体积小巧。
    体积虽小但显示效果清新亮丽,能创建出内容丰富且清晰易读的操作画面。
    整和的控制功能提供数字I/O、模拟I/O、模拟温度输入以及USB、串口和以太网通讯接口。
    一体式设计。
    采用一体式设计,结构紧凑,
    安装时只需在面板上开出孔径为 22mm的圆孔。
    排除故障时可方便地更换显示模块或控制模块。
    安装灵活。
    使用分体安装电缆,可将控制模块安装在DIN 导轨上,
    而将显示模块安装在其他位置。
    显示模块占空小,即使空间有限,也能灵活安装。
    连接各种控制设备。
    Pro-face 人机界面可连接多种工业控制器,包括PLC、运动控制器、机器人等设备12.1英寸人机界面PFXGP4601TAA。
    Pro-face Remote HMI。
    自然连接生产线和平板电脑或智能手机。通过添加APP,
    真正实现移动操作而不损失任何操作性能。
    用手机直接确认故障原因,尽可能不到现场就恢复机器运行。
    CANopen 网络
    LT4000M 支持通过CANopen 与各种远程设备进行数据交换,便于实现经济易用的系统设计。
    可选择标准I/O 模块,也可在复杂应用中选择动作或控制模块等更的产品。GLC2300不可用将7英寸宽屏显示模块安装在GP-2400、GP-3400和GP-4400系列开孔的面板适配器。DIO机型/NPN输出型。
    显示屏尺寸:5.7英寸。
    分辨率:320×240像素(QVGA)。
    LCD:TFT。
    颜色:65536色。
    以太网接口:1个。
    串口:1个。
    CANopen接口:1个。
    USB(主机):1个。
    USB(设备):1个。
    内置DIO输入:20点。
    内置DIO输出:10点。
    内置AIO输入:无。
    内置AIO输出:无。
    共用DIO:2点 高速计数器(带同步输出)脉冲输入。
    专用DIO:2点 脉冲输出、PWM输出。
    扩展模块EX模块:无。
    扩展模块CANopen模块:63站。
    控制器存储器大小:FLASH EPROM 132KB(相当于15000步(多60000步))。
    安装灵活。
    使用分体安装电缆,可将控制模块安装在DIN 导轨上,
    而将显示模块安装在其他位置。
    显示模块占空小,即使空间有限,也能灵活安装。
    体积小巧。
    体积虽小但显示效果清新亮丽,能创建建出内容丰富且清晰易读的操作画面12.1英寸人机界面PFXGP4601TAA。
    整和的控制功能提供数数字I/O、模拟I/O、模拟温度输入以及USB、串口和以太网通讯接口12.1英寸人机界面PFXGP4601TAA。
    一体式设计。
    采用一体式设计,结构紧凑,
    安装时只需在面板上开出孔径为 22mm的圆孔。
    排除故障时可方便地更换显示模块或控制模块。
  • PFXGP4601TAA样本·手册·说明书
    样本名称(中文)
    下载
    PFXGP4601TAA选型手册
    手册/说明书名称(中文)
    下载
    PFXGP4601TAA 硬件手册
    PFXGP4601TAA 安装指南
    Manual Name (English)
    Download
    PFXGP4601TAA Hardwar Manual (PFXGP4601TAA硬件手册)
    PFXGP4601TAA Installation Guide (PFXGP4601TAA安装手册)
    PFXGP4601TAA UV Protection Sheet Installation Guide (PFXGP4601TAA UV防护膜安装指南)
    PFXGP4601TAA ATEX/IECEx Instruction Guide (PFXGP4601TAA ATEX欧洲防爆指令说明)
    Terminal Block Conversion Adapter CA3-ADPTRM-01 Installation Guide (端子块转换适配器CA3-ADPTRM-01安装手册)
    USB/RS-422/485 Conversion Adapter Installation Guide (USB/RS-422/485转换适配器安装手册)
    RS-422 Terminal Block Conversion Adapter PFXZCBADTM1 Installation Guide (PFXZCBADTM1 RS-422端子块转换适配器安装手册)
    RS-232C/485 Isolation Unit Installation Guide (RS-232C/485隔离模块安装指南)
    USB Data Transfer Cable CA3-USBCB-01 Installation Guide (数据传输USB电缆安装指南)
    PFXGP4601TAA Environment Cover Installation Guide(PFXGP4601TAA屏幕保护套安装指南)
    PFXGP4601TAA Environment Cover Installation Guide (PFXGP4601TAA 屏幕保护套安装指南)PFXZCBDS-MT01-CP_eng.pdf{Screen Protection Sheet Attachment Instructions(屏幕保护膜粘贴指南)
    Installation Guide Panel Cutout Adapter CA4-ATM10-01 (面板开孔适配器安装指南)
    SD Memory Card Installation Guide (存储卡安装指南)
