欧姆龙过电流继电器系列 K2CA-H系列概述

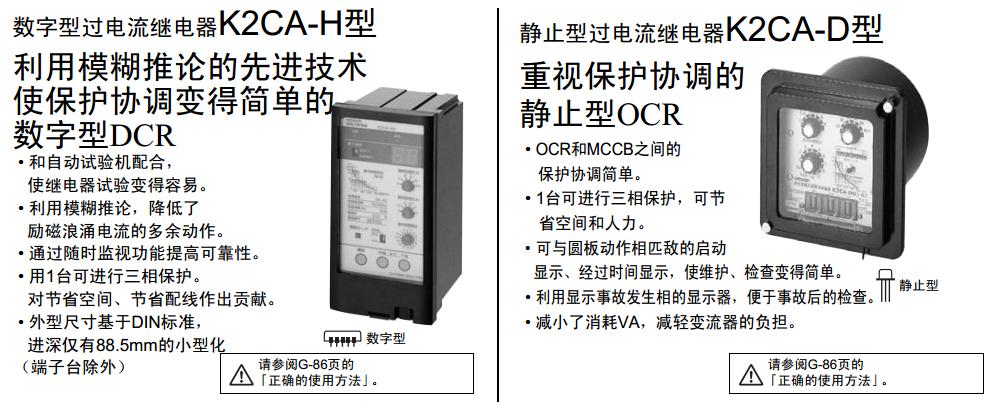

数字型过电流K2CA-H型，
利用模糊推论的先进技术使保护协调变得简单的数字型DCR。
和自动试验机配合，使继电器实验变得容易。
利用模糊推论，降低了励磁浪涌电流的多余动作。
通过随时监视功能提高可靠性。
用1台可进行三相保护。
对节省空间、节省配线作出贡献。
外型尺寸基于DIN标准，进深仅有88.5mm的小型化。

K2VU-H K2ZC-K2GS-N K3HB-RNB-L2AT11 AC100-240 K8AC-CT20S K3MA-L AC100-240V K3GN-NDC-L2 DC24V K3MA-F系列

K2CA-H系列详细介绍
对产业设备、装置的电流进行监测的佳选择。
能同时对过电流和欠电流进行监测。
过电流、欠电流单独设定、单独输出。
可与市售CT(CT二次侧电流 0～1A、0～5A)配套使用K2CA-H系列。
1台同时应对手动复位、自动复位。
启动锁定和动作时间分别整定。
输出接点1c×2、AC250V 5A(阻性负载)。
LED指示灯，输出状态一目了然。
输入-电源间缘。输入类型：NPN/电压脉冲输入类型。
事件输入端子台5点（HOLD、RESET）配备。
外部电源DC12V80mA。
注：K3HB-RNB-A、K3HB-RPB-A未配备事件输入K2CA-H系列。
继电器接点：PASS1c；H、L、各1c。
96（W）×48（H）×进深95mm。
电源电压：AC/DC24V。
测量2点间通过速度、时间，或周期的数字时间间隔表。
动作判定显示色，可切换绿色/红色2种显示颜色。
测量宽范围的脉冲间隔时间。
测量、计算、显示2点间的脉冲间隔K2CA-H系列。
脉冲间隔测量范围，大可测量从10ms～3200s种类：外部供给电源DC5V 100mA型。
输入类型：负载传感器、mV输入型。
事件输入端子台5点（TIMING、S-TIM、HOLD、RESET、ZERO）配备。
晶体管：--；NPN集电极开路（HH、H、PASS、L、LL）。
96（W）×48（H）×进深95mm过电流继电器系列。
电源电压：AC100～240V。
支持测重传感器输入，对压力、负载、转矩及重量等进行测量，
是用于自动设备及筛选设备判断是否合格的理想显示器。
动作判定显示色，可切换绿色/红色2种显示颜色。
配备的分压计用于监视操作趋势。
外部事件输入可机种：OFR（95H）过电流继电器系列。
将分散性电源连接到电力系统上时的保护，
继电器更小了，而且保护单元也更充实了。
提高能源的综合效率的废热发电系统和利用自然，
能源的风力发电等，分散性电源越来越普及了。
本继电器就是用来检测分散性电源中用户内部事故，
和连接分散性电源的电力线事故，保护系统的保护用继电器过电流继电器系列。
本继电器可满足日本的（系统连接即时要点标准）中规定的机种、
功能，可以通过220多种产品来建立佳的保护系统欧姆龙。
还能对应发电机用和受电端/内部支流。
备有具有2种种继电器要素的单元K2CA-H系列。
各单元中内藏了可变动作时间电路，使协调设计更加方便。
所有机种中搭载了锁定继电器的锁定端子。
DSR在电压突然降到0的短路事故中也能正确判断方向。
用了配线方便的带盖2段交叉端子台。
