高速响应数字面板表96（W）×48（H）×进深95mm K3HB-SSD-L2AT11 AC/DC24

产品概述
详细介绍
样本·说明书·手册
价格
相关资料下载

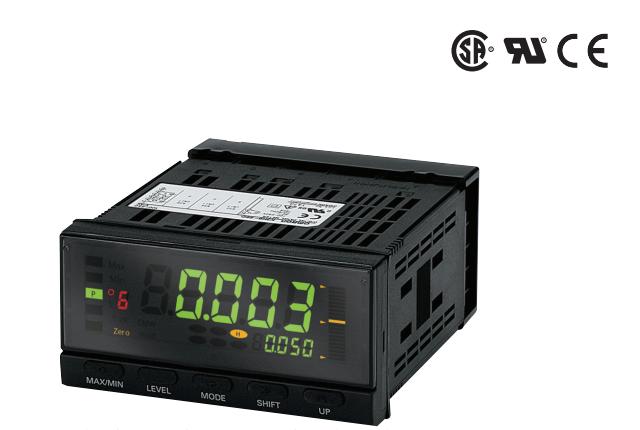

欧姆龙高速响应数字面板表 K3HB-SSD-L2AT11 AC/DC24概述

输入类型：高速响应型。
事件输入端子台5点（TIMING、S-TIM、HOLD、RESET、ZERO）配备。
外部供给电源DC12V80mA。
输出类型：线性；电压；NPN集电极开路（HH、H、PASS、L、LL）。
96（W）×48（H）×进深95mm。
电源电压：AC/DC24V。
高速、测量、判别动作判定显示色，
可切换绿色/红色2种显示颜色。
配备的分压计用于监视操作趋势。
外部事件输入可应用于各种测量和辨别情况。
DeviceNet型的系列化。
进深（面板以下）仅为95mm的短尺寸。
U

KM20-CT100 K3MA-J AC100-240V K8AB-TH11S AC100-240 K3HB-VLC-ET11 AC/DC24 K3HB-PNB-FLK3AT11 AC100-240 K3HB-XVA-CPAC11 AC100-240 K2ZC-K2CA-N

K3HB-SSD-L2AT11 AC/DC24详细介绍
输入类型：交流电压输入型。
输出类型：晶体管；-；NPN集电极开路（HH、H、PASS、L、LL）。
事件输入端子台5点（TIMING、S-TIM、HOLD、RESET、ZERO）配备高速响应数字面板表。
外部供给电源DC12V 80mA。
电源电压：AC/DC24V。
96（W）×48（H）×进深95mm部分机型未配备。
适合电压、电流信号等模拟的、测量显示、判别的面板表。
动作判定显示色，可切换绿色/红色2种显示颜色。
配备的分压计用于监视操作趋势。
外部事件输入可应用于各种测量和辨别情况。
DeviceNet型的系输入类型：NPN/电压脉冲输入类型。
事件输入端子台5点（HOLD、RESET）配备。
外部电源DC12V80mA高速响应数字面板表。
注：K3HB-RNB-A、K3HB-RPB-A未配备事件输入。
无输出：--。
96（W）×48（H）×进深95mm。
电源电压：AC/DC24V。
测量2点间通过速度、时间，或周期的数字时间间隔表。
动作判定显示色，可切换绿色/红色2种显示颜色。
测量宽范围的脉冲间隔时间。
测量、计算、显示2点间的脉冲间隔。
脉冲间隔测量范围，大可测量从10ms～3200s的宽阔范围。
6种测量方式，输入类型：交流电压输入型。
输出类型：通信；RS-232C；NPN集电极开路（HH、H、PASS、L、LL）。
事件输入端子台5点（TIMING、S-TIM、HOLD、RESET、ZE）×进深95mm
部分机型未配备高速响应数字面板表。
适合电压、电流信号等模拟的、测量显示、判别的面板表。
动作判定显示色，可切换绿色/红色2种显示颜色。
配备的分压计用于监视操作趋势。
外部事件输入可应用于各种测量和辨别情况。
Device输入类型：直流电流输入型。
输出类型：线性；电流；NPN集电极开路（HH、H、PASS、L、LL）。
事件输入端子台5点（TIMING、S-TIM、HOLD、RESET、ZERO）配备。
外部供给电源DC12V 80mA。
电源电压：AC/DC24V。

96（W）×48（H）×进深95mm
部分机型未配备备K3HB-SSD-L2AT11 AC/DC24K3HB-SSD-L2AT11 AC/DC24。
适合电压、电流信号等模拟的、测量显示、判别的面板表。
动作判定显示色，可切换绿色/红色2种显示颜色。
配备的分压计用于监视操作趋势。
外部事件输入可应用于各种测量和辨别情况。
DeviceNet型的

K3HB-SSD-L2AT11 AC/DC24样本·手册·说明书

样本名称（中文）

下载

K3HB-SSD-L2AT11 AC/DC24样本目录

下载 [4.16MB]

Catalog Name (English)

Download

K3HB-SSD-L2AT11 AC/DC24样本目录

下载 [1.24MB]

手册/说明书名称（中文）

下载

K3HB-SSD-L2AT11 AC/DC24 数字面板表通讯用户手册

下载 [1.92MB]

K3HB-SSD-L2AT11 AC/DC24 数字面板表用户手册

下载 [0.00MB]

Manual Name (English)

Download

K3HB-SSD-L2AT11 AC/DC24 Digital Indicators Communications User's Manual

下载 [2.28MB]

K3HB-SSD-L2AT11 AC/DC24 Digital Indicators User's Manual

下载 [0.00MB]

K3HB-SSD-L2AT11 AC/DC24 Linear Sensor Indicator User's Manual k3hb-s_inst-6431844-0k.pdf{[Instruction Sheet] K3HB-SSD-L2AT11 AC/DC24 Linear Sensor Indicator

下载 [0.00MB]

K3HB-SSD-L2AT11 AC/DC24类似型号价格
