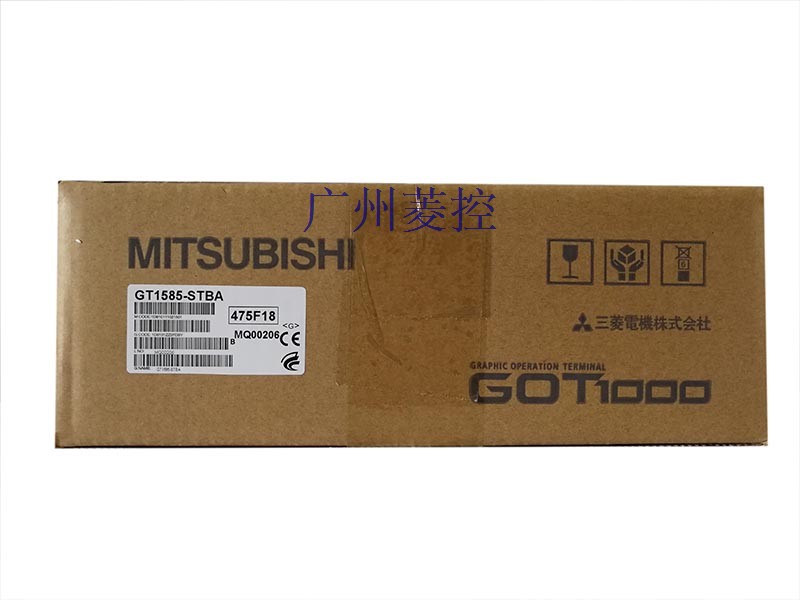

三菱 12.1英寸触摸屏 GT1585-STBA概述

系列介绍：广泛适用于网络或单机作业环境下的型号。
屏幕尺寸：12.1英寸。
显示颜色：256色或更多色彩。
安装类型：面板安装型。
分辨率：SVGA（800×600点）。
显示设备：TFT彩色（高亮度、宽视角）。
主机架颜色：黑。
电源类型：AC100~240V。
通迅接口：带内置RS-422。
广泛适用于网络或独立作业环境下的理想型号。
用户存储区容量：9MB（GT15__-VNB_：5MB）。
含USB device端口。
标配RS-232接口。
支持视频/RGB单元。
如果在中途操作电容触摸屏时，重新改变了触摸屏的显示器分辨率或显示模式，
或者是自行调整了触摸屏控制器的刷新频率后，感觉到光标与触摸点不能对应时，
都必须重新对触摸屏系统进行校准操作。
为了保证触摸屏系统的正常工作，除了要保证系统软件的正确安装之外，
还必须记得在一台主机上不要安装两种或两种以上的触摸屏驱动程序，
这样会容易导致系统运行时发生冲突，从而使触摸屏系统无法正常使用。

GT05-90PCO GT15V-75R1 GT1585V-STBA GT01-C30R2-6P GT15-MESB48M GT1675M-VTBA GT11H-C80-32P

GT1585-STBA详细介绍
附件用于5.7英寸型号。
适用型号：GT15、GT11。支持网络: PROFIBUS DP、DeviceNet。
适用型号：GT27、GT25。电缆长度：6mGT1585-STBA。
用于连接器转接盒与灵巧型GOT之间的连接。
适用型号：HandyGOT。电缆长度：5.0m。
用于QnA/ACPU/运动控制器CPU（A系列、扩展基系统）与GOT之间的连接。
适用型号：GT16、GT15、GT11。电缆长度：2.5m。
用于运动控制器CPU（A系列、主基系统）与GOT之间的连接。
适用型号：GT16、GT15、GT11。电缆长度：0.7m。
用于两个图形操作端之间的连接。
适用型号：GT16、GT15、GT11。用于防止意外操作紧停开关GT1585-STBA。
适用型号：手持式GOT。保护膜用于15英寸屏幕。
磨砂(外框：白色)、5张。
适用型号：GT16。功能：高性价比的第二型号。
画面尺寸：8.4英寸。
分辨率：VGA。
显示屏：TFT彩色。
面板颜色：黑。
电源类型：DC24V。
规格丰富、设计安心
GT23标准支持SD存储卡及标准搭载以太网、RS-232、RS-422/485、USB host/device接口。
支持日志、一对多连接、FA透明传送等多样化的FA机器关联功能。
以图的形式显示与GOT连接的可编程控制器系统的系统配置图，
轻松确认模块状态。此外，触摸各模块后，
可启动其对应的扩展功能，便于系统维护、缩短2、平面机身
表面采纯平面设计，清洗方便GT1585-STBA。(USB接口在背面)
3、以太网接口
多可同时连接2种不同制造商的FA机器。
4、RS-232接口
可连接各种FA机器、条形码阅读器、串行打印机。
5、RS-422/485接口
可连接各种FA机器、条形码阅读器。
6、USB接口:USB device(USB Mini-B)
可连接计算机传送数据。
7、USB接口:USB host(USB-A)
可通过USB存储器传送工程数据据或读取日志数据等的GOT数据，也可连接USB鼠标、键盘使用12.1英寸触摸屏。
8、SD存储卡插槽槽
可保存报警和日志数据等大量数据12.1英寸触摸屏。
可通过GOT收集可编程控制器、温度调节器等的数据，并以图表、列表进行显示。
也可使用计算机分析所保存的数据。即使在发生断电的情况下，也能将日志数据保存到内置SRAM。

GT1585-STBA样本·手册·说明书

样本名称（中文）

下载

GT1585-STBA选型手册

下载 [8.32MB]

手册/说明书名称（中文）

下载

GT1585-STBA使用说明书

下载 [23.26MB]

Manual Name (English)

Download

GT1585-STBA User''s Manual (GT1585-STBA用户手册)
