欧姆龙继电器终端 G70D-VFOM16概述

类别：电源MOS FET继电器输出。
点数：16点（1a×16）。
连接器侧的公共线处理：NPN对应（⊕公共）。
额定电压：DC24V。

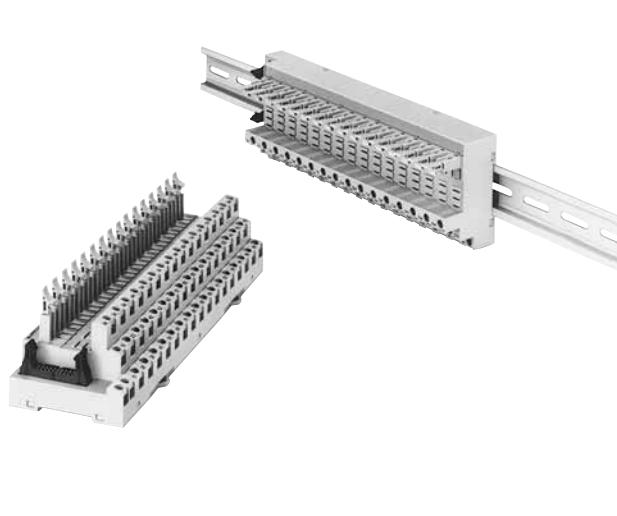

重视使用便捷性和节省空间的，
16点输出用继电器终端。
端子块为宽135×深40mm的细长型。
可用独立接点、短路片方便地连接公共端。
电源布线处理用的端子台可扩展。
可使用M3.5用的Y叉型的压接端子（端子宽6.2mm以下）。
可不使用工具拆卸继电器。继电器更换作业简便。
备有继电器搭载型和功率MOS FET继电器搭载型。
带动作指示LED。
DIN导轨安装、螺钉安装共用。

G3PW-A245EU-C G3H-203SLN-VD DC12 G3TA-ODX02S DC12 G3RV-SR700-AL AC110 G3H-203SL-VD DC12 G5V-1系列 GT1-ID16MX-1

G70D-VFOM16详细介绍
省安装空间、立式的4点输出用终端继电器。
宽28×高90×进深45mm的尺寸节省空间。
备有内置G6D继电器型和无接点的G3DZ功率MOS FET继电器型，品种齐全继电器终端。
端子为IN/OUT分离结构，因此配线方便。
带动作指示用LED。
内置线圈浪涌吸收用二极管。
使用专用插座，可方便更换继电器。
DIN导轨安装、螺钉安装共用。
附带继电器的拆卸工具。电源相数：三相。
缘方式：光电三端双向输出耦合器。
动作指示灯：有（黄色）。
输入的额定电压：DC12～24V。
过零触发功能：有。
类型：螺钉安装型。
输出的适用负载：35A AC200～480V。
元件数：3个。
小巧、纤细的散热器一体型三相加热器用固态接触器继电器终端。
DIN导轨安装可以缩短安装工时。（DIN导轨安装型）
符合RoHS标准。
输出回路的抗浪涌电压性能进一步提高。
三相一体型结构实现了纤细的外形尺寸。
备有DIN导轨安装型与螺钉安装型。
DIN导轨安装型以DIN导轨安装结构为标准。（适用DIN导轨：TR35-15Fe （IEC60715））
获得UL、CSA、EN标准（TÜV认证）。连接端子：Push-In Plus端子
输出适用负载：直流负载用。
过零触发功能：无。
输入的额定电压：DC24V。
全球标准尺寸、宽6.2mm的低背纤薄型I/O固态继电器。
与欧姆龙以往产品相比，高度减少约25％，为控制柜的小型化作出贡献。
外形）的开关能力继电器终端。
直流负载用时，使用MOSFET作为输出元件，因此可实现100µA～ 3A的负载开关。
带动作指示LED，动作状态一目了然。
搭载的I/O SSR （固态继电器）使用插入型端子，更换时端子不易弯曲。利用简易的编程即可实现安全控制。
独立的安全控制器。
G9SP系列备有安全输入输出点数不同的3种产品。
用于标准控制，4种扩展I/O单元多可以扩展2台。
可利用以太网、串行通信进行安全系统的监视。
可连接非接触式门开关或安全垫等各种输入设备。
备有可用于设计、验证、部件化、再利用的编程工具(配置器)。兼容多I/O终端的模拟量输入/输出单元。
输入块整合了可轻松安装或拆卸的连接器。
（ GT1-AD08MX、 GT1-DA04MX）
8或或4点输入G70D-VFOM16。
4点输出。
1/6,000的高分辨率。
每8点8ms或每4点4mms的高转换速度G70D-VFOM16。
DIN导轨安装。
I/O分类：模拟量输出。
I/O点：4点。
I/O连接：Molex连接器。
电源电压：DC24V。
I/O规格：0~5V、 1~5V、 0~10V、 -10~10V。
