欧姆龙纤薄型I/O固态继电器 G3RV-202SL DC48概述

分类：更换用固态继电器。
缘方式：有光电三端双向开关。
动作显示：有（绿色）。
输出（SSR）：AC。
过零触发功能：无。
额定输出负载：2A（AC100～240V时）。
额定输入电压（插座）：DC48V。

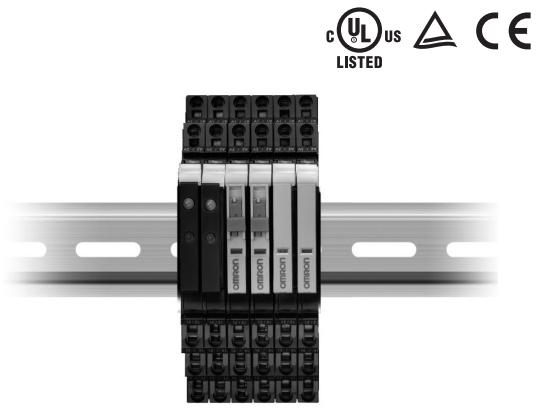

全球标准尺寸、宽6.2mm的低背纤薄型I/O固态继电器。
与欧姆龙以往产品相比，高度减少约25％，为控制柜的小型化作出贡献。
外形纤薄，适用于高频率高速开关的SSR （固态继电器）。
纤薄形状，实现大3A （直流）、 2A （交流）的开关能力。
直流负载用时，使用MOSFET作为输出元件，因此可实现100µA～ 3A的负载开关。
带动作指示LED，动作状态一目了然。
搭载的I/O SSR （固态继电器）使用插入型端子，更换时端子不易弯曲。

G9SX-NSA222-T03-RC GX-MD3218 G3PE-245B-2N DC12-24 G2RV-SR500-AP AC/DC24 G3H-203SLN-VD DC5 G2RV-SR500-AP DC12 G70V-SID16P

G3RV-202SL DC48详细介绍
电源相数：三相。
缘方式：光电三端双向输出耦合器。
动作指示灯：有（黄色）。
输入的额定电压：DC12～24V。
过零触发功能：有。
类型：螺钉安装型。
输出的适用负载：15A AC100～240VG3RV-202SL DC48。
元件数：3个。
小巧、纤细的散热器一体型三相加热器用固态接触器。
DIN导轨安装可以缩短安装工时。（DIN导轨安装型）
符合RoHS标准。
输出回路的抗浪涌电压性能进一步提高。
三相一体型结构实现了纤细的外形尺寸。
备有DIN导轨安装型与螺钉安装型。
DIN导轨安装型以DIN导轨安装结构为标准。（适用DIN导轨：TR35-15Fe （IEC60715））
获得UL、CSA、EN标准（TÜV认证）G3RV-202SL DC48。三菱电机出品PLC用连接电缆。
尺寸：A、2000mm；B、1750mm。
输出用。
带松散线压接端子的电缆、松散线电缆、
带连接器电缆、三菱电机出品PLC用连接电缆。兼容多I/O终端的数字I/O单元。
可用端子块、连接器和高密度连接器型号。
端子块型号的电路块可安装或拆卸，
便于在不断开电线的情况下维护。
DIN导轨安装。
单元：高密度连接器型号。
I/O分类：数字输入。
内部I/O公用终端：PNP (- common)。
I/O点：32点。
I/O连接：Fujitsu连接器。
电源电压：DC24V。
I/O规格：DC/晶体管。和MY型相同形状的G3F系列新增国际标准认证品（-VD型）。
G3RV-202SL DC48。
备有带动作指示灯可检查输入状况的型号。连接端子：Push-In Plus端子。
接点构成：标准型。
闭锁摆杆（测试按钮）：无。
输入的额定电压：AC230V。
全球标准尺寸、宽6.2mm的低背纤薄型I/O继电器。
赋予控制柜全新的价值
控制柜作为制造现场的心脏，其革新决定了生产设备的革新。
在控制柜的设计、制造过程中融入人力的革新，
就能更好的实现控制柜的简化和先进化。
欧姆龙对于控制柜内用产品以 “Value Design for Panel *1” 为共通理念，
这些产品的组合将实现控制柜的进化和制作过程的革新。UL/CSA认证：有。
缘方式：继电器。
过零触发功能：无。
动作指示灯：有。
输出的适用负载：5A AC100～240V。
输入的额定电压：DC5V。
电磁继电器和SSR的混合型具备10A、1,000万次的开关性能。
取得UL/CSA认证（-VD型号）。
闭路、断路时通过三端双向开关进行开关。
因此，很少产生抖动或电弧，，电气耐久性高达1,000万次纤薄型I/O固态继电器。
通电时使用继电器接点，无须散热板的紧凑型尺寸寸，
10A开关以及大容量，几乎不受发热、环境温度的影响纤薄型I/O固态继电器。
通过LED动作指示灯简单确认动作。
内置的温度保险丝防止三端双向开关及继电器的误动作引起内部烧损。
与LY （1极、2极型）同一尺寸的插座型。
