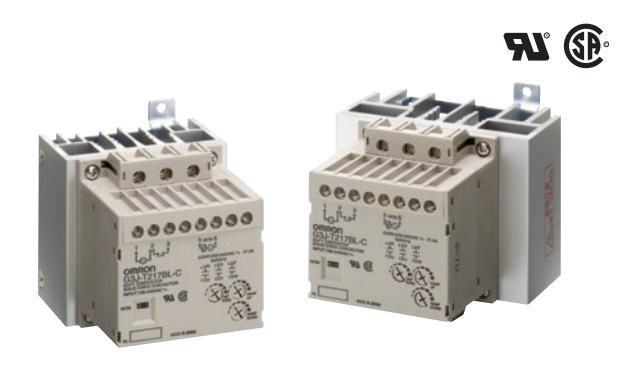

欧姆龙三相电机用固态接触器 G3J-T217BL-C AC100-240概述

元件数：3个。
缘方式：光电三端双向开关。
额定电源电压：AC100～240V。
输入方式：无电压输入（开路、短路输入）。
适用电机容量（AC3级）：3.7kW(17.4A)，AC200-240V。
监视器输出：交流开关输出。
软启动/停止、输出功能内置型三相电机用固态接触器。
G3J-T型中新增AC电源输入型功能。
同时新增了输出型（相当于无接点1a输出）。
启动电流，实现节能。
取得UL/CSA标准认证。
DIN导轨安装、螺钉安装共用。
散热器一体化的小型结构（3.7kW产品W100 × H100 × D130mm）。
内置缓冲回路和可变电阻。
内置动作指示灯。

G3HD-202SN DC12-24 GRT1-ID8 G3F-203SN DC5-24 GX-ID3218 GT1-ROP08 G3NA-275B-UTU-2 DC5-24 G9SA-301

G3J-T217BL-C AC100-240详细介绍
UL/CSA认证：有。
缘方式：继电器。
过零触发功能：无。
动作指示灯：有。
输出的适用负载：10A AC100～240V。
输入的额定电压：DC24V。
电磁继电器和SSR的混合型具备10A、1,000万次的开关性能欧姆龙。
取得UL/CSA认证（-VD型号）。
闭路、断路时通过三端双向开关进行开关。
因此，很少产生抖动或电弧，电气耐久性高达1,000万次。
通电时使用继电器接点，无须散热板的紧凑型尺寸，
10A开关以及大容量，几乎不受发热、环境温度的影响。
通过LED动作指示灯简单确认动作。
内置的温度保险丝防止三端双向开关及继电器的误动作引起内部烧损。
与LY （1极、2极型）同一尺寸的插座型欧姆龙。缘方式：光电三端双向开关耦合器。
过零触发功能：有。
动作指示灯：有。
输出的适用负载：40A AC24～240V。
输入的额定电压：DC5～24V。
散热器一体式小纤细型。
耐电压可达AC4000V。
通过散热器的佳形状设计，实现小型化。
除了螺钉安装，还可安装于DIN导轨。
连接端子可以简单进行紧密安装，也适用于三相负载。
即使功率元件损坏，也可采用元件盒方式更换功率元件。
通过UL、CSA标准、EN标准（VDE认证）认证。
-VD （额定200V）型获得加强缘通过标准认证（VDE）。缘：光电三端双向开关。
过零触发功能：有。
指示灯：无。
可用的输出负载：10A AC100～24关型号欧姆龙。
负载电压涵盖AC75～264V，适用范围广泛。100V、200V共用。
采用专用的铝基板和功率元件，实现小型化。
内置可变电阻，因此具有良好的外来浪涌吸收效果。
连接处使用输入#110、输出#250接线端子。
获得UL、CSA、EN （TÜV认证）标准认证（-US型）。电源相数：三相。
缘方式：光电三端双向输出耦合器。
动作指示灯：有（黄色）。
输入的额定电压：DC12～24V。
过零触发功能：有。
类型：DIN导轨安装型。
输出的适用负载：25A AC100～240V。
元件数：2个。
小巧、纤细的散热器一体型三相加热器用固态接触器。
DIN导轨安装可以缩短安装工时。（DIN导轨安装型）
符合RoHS标准。
输出出回路的抗浪涌电压性能进一步提高G3J-T217BL-C AC100-240。
三相一体型结构实现了了纤细的外形尺寸G3J-T217BL-C AC100-240。
备有DIN导轨安装型与螺钉安装型。
DIN导轨安装型以DIN导轨安装结构为标准。（适用DIN导轨：TR35-15Fe （IEC60715））
获得UL、CSA、EN标准（TÜV认证）。
