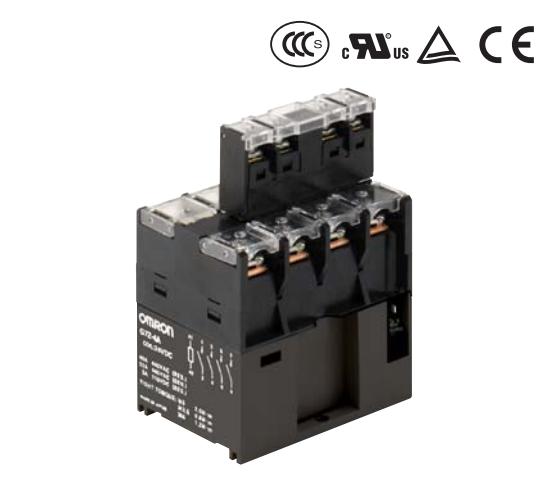

欧姆龙功率继电器 G7Z-4A-20Z概述

种类：螺钉端子用。
分类：继电器本体＋辅助接点模块套件。
极数：4极＋2极。
构造：接点构成。
继电器本体：4A。
辅助接点模块：2a。
额定电压：DC12V、DC24V。
可接通、开关AC440V 40A的多极功率继电器。
可媲美接触器功能。
能实现1极40A的电流通断。
4极并联连接时的大通电容量为160A。
使用材料全部符合RoHS指令。
采用继电器本体与辅助接点模块的组合，已获得EN60947-4-1对称触点机构的认证。
采用了开口部少、不易进入尘埃、异物的设计。
适用于工业用变频器、伺服驱动器等的电源通电以及电机等的电源开关。
符合欧洲的太阳能发电标准 (VDE0126)。

G9SP系列 G3PW-A260EU-C G3J-211BL AC100-240 GT1-OD16MX-1 G2R-1-SNI G32A-D40 G3J-205BL-2 AC100-240

G7Z-4A-20Z详细介绍
种类：扩展单元。
主接点：3PST-NO。
辅助接点：SPST-NC。
G9SA系列提供完整的紧凑型单元产品组合。
有4种45mm宽单元可供选择：
1种3极型号、1种5极型号、配有3个极和2个OFF延迟极的
型号以及1种Two-hand ControllerG7Z-4A-20Z。
另有配有3个极和3个OFF延迟极的17.5mm宽扩展单元。
扩展连接简便。
OFF延迟型号配有15级OFF延迟设置。
符合EN ISO13849-1 (PLe/安全类别 4)。
同时支持DIN导轨安装和螺丝安装。标准认证：无。
动作指示灯：有。
输出的适用负载：2A AC100～240V。
输入的额定电压：AC200/220V。
缘方式：光电耦合器G7Z-4A-20Z。
过零触发功能：有。
和MY型相同形状的G3F系列新增国际标准认证品（-VD型）。
取得UL、CSA、EN （VDE认证）标准认证。（-VD型）
与MY （2极型）同一尺寸的插座端子型。
备有带动作指示灯可检查输入状况的型号。种类：输出模块。
缘方式：光电耦合器。
动作指示灯：有。
过零触发功能：无。
输出的适用负载：2A DC5～48V。
输入的额定电压：DC24V。
可用于欧姆龙G7TC型I/O继电器终端的I/O固态继电器。
备有输入输出复合型号输入模块、输出模块品种齐全。
可以用于P7TF型I/O终端。也可以和G7T型I/O继电器混合配备。
可以通过动作指示灯检查SSR的工（1a×8）G7Z-4A-20Z。
连接器侧的公共线处理：NPN对应（＋公共）。
额定电压：DC24V。
实现控制柜小型化/节省工时的，
8点输出用继电器终端。
宽68×高80×厚44mm的小型尺寸。（垂直安装时）
实现连接器电缆的总布线。
用独立接点、短路片可方便地连接公共端。
用短路片实现了G70D-SOC08和G70R-SOC08的公共端连接。
拆卸继电器时不需要工具，继电器更换作业方便。
带有端子罩可防止触电。
带有动作指示LED。
内置线圈浪涌吸收用二极管。
DIN导轨安装、螺钉安装共用。缘方式：光电耦合器。
过零触发功能：有。
动作指示灯：有。
输出的适用负载：40A AC24～～240V功率继电器。
输入的额定电压：AC200～240V。
适用负载5～90A、种类丰富的通用型型固态继电器功率继电器。
尺寸小巧，且全系列产品拥有相同的安装尺寸，便于内置于其他设备。
内置变阻器（G3NA-D210B除外），具有吸收外来浪涌的性能。
可以通过动作指示灯来检查工作状态。
带有确保安全的保护盖。
