欧姆龙D4BL-4CRA-A电磁锁定安全门开关通过EN认证的强制断开构造在开关上以标志表示

产品概述
详细介绍
样本·说明书·手册
价格
相关资料下载

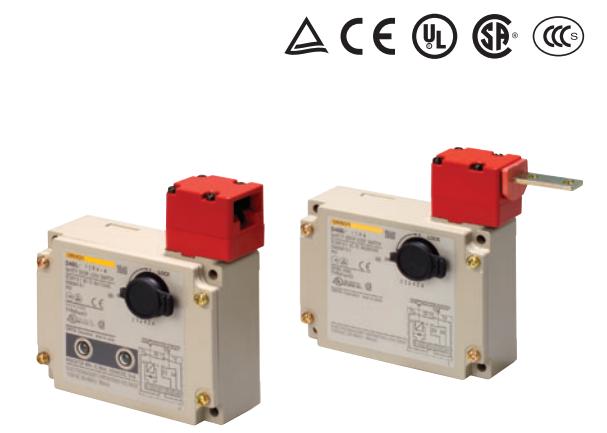

欧姆龙电磁锁定安全门开关 D4BL-4CRA-A概述

锁定方式：机械锁定。
导管尺寸：M20。
螺线管电压：DC24V。
内置开关：LED指示灯 1NC/1NO+1NC（慢动型）。
当切割工具停止惯性运动后，采用控制器信号或按钮开关释放保护罩的锁定。
当插入操作钥匙时自动加机械锁。
采用只有当螺线管通电时才会解除锁定的构造，实现高度安全性。
当打开保护外壳时，开关接点通过强制断开构造实现断电（NC接点）。
通过EN认证的强制断开构造在开关上以标志表示。
辅助释放钥匙确保轻松维护，在断电的情况下能够将门解锁。
配备了水平和垂直方向的导管口。
可提供适用于的醒目指示灯型和适用于旋转门的可调操作钥匙型。
开关头的安装方向可以变换，可以从四个方向插入操作钥匙。

D2D-1100 D4N-8D20 D4NL-2EFA-B4 D4N-6B72 D2HW-BL273MR DRT2-OD08CL D4N-6272

D4BL-4CRA-A详细介绍
种类：焊接/导线类型，带左柱。
驱动杆：R形摆杆型。
端子规格：带导线，下方引出。
接触规格：1c。
业内小尺寸，能够进行可靠开关的长行程型
本体部分尺寸为前代产品的78%,有利于设备的小型化D4BL-4CRA-A。
没有摆杆也同样使用方便的长行程规格（OT参考值： 1.4mm）。
不含对环境有害的物质，导线类型也实现了无铅化。释放钥匙类型：一般型(金属)。
接线方式：端子台。
螺线管电压/指示灯类型：DC24V/无。
锁定/释放方式：机械锁定/电磁释放。
接点构成(门开闭检测开关＋锁定开关)：4触点(2NC＋2NC)门与锁定内部串。
导管尺寸；1/2-14NPT。
6触点电磁锁定安全门开关小级。
小型电磁锁定安全门开关 D4SL-ND4BL-4CRA-A。
一触式拆装的2种接线方式，可减少作业工时。
内置开关种类丰富，适用于各类装置(可以选择4触点、 5触点、6触点)。
锁定强度为令人放心的1,300N。
无需取下头部便可改变钥匙插入方向。
大幅减少螺线管电流，有助于降低电源成本。
滑动钥匙单元 D4SL-NSK10-LK□。
使用闭锁钥匙可防止被关在围栏危险区域内。
可将D4SL-N轻松安装于边长40mm的铝框。
材质为树脂，适于轻量门。种类：3接点及MBB接点开关（带强制断开构造）。
传动杆：可调滚珠摆杆，锁定型（金属摆杆，橡胶滚珠）。
导管尺寸：单导管型，M20。
内置开关构造：3NC（慢动型）。
广受好评的安全限位点形式的型号D4BL-4CRA-A。
（还可以提供MBB接点慢动型。）
另外可提供M12连接型，更加节省劳动力，更换更方便。
标准的镀金接点保证了接触的高可靠性。
可用于标准负载及微小负载。16点输出。
带继电器输出以及用于远程维护的继电器一步更换功能的智能从站。
能够处理大容量的输出设备（大3A）。
便于更换继电器。
可对带端子块的晶体管I/O设备进行I/O扩展（ XWT系列）。头部材质：塑料。
释放钥匙位置：底部。
释放钥匙类型：标准（树脂）。
线圈电压/指示灯：螺线管：DC24V，橙色LED：AC/DC10～115V。
锁定/释放方式：电磁锁定机械释放。
接点结构（门开合检测开关＋锁定开关接点）（慢动型）强制断开NC接点认证：2NC/1NO+2NC。
导管管口：M20欧姆龙电磁锁定安全门开关。
多接点小型电磁锁定安全门开关品种丰富、销量。
可选择操作钥匙匙的插入方向和可调节安装确保安装的灵活性欧姆龙电磁锁定安全门开关。
备有多接点结构型内置开关。
钥匙锁定力为1300N以上。
可用于一般负载或微小负载。
产品阵容中新增M20导管尺寸型号。
IP67保护结构。
多种金属头部可选。

D4BL-4CRA-A样本·手册·说明书

样本名称（中文）

下载

D4BL-4CRA-A样本目录

下载 [3.39MB]

Catalog Name (English)

Download

D4BL-4CRA-A样本目录

下载 [2.40MB]

Manual Name (English)

Download

[Instruction Sheet] D4BL-4CRA-A Guard Lock Safety-Door Switch (ENG/JPN)
