欧姆龙安全门铰链开关D4NH-2BBC

产品概述
详细介绍
样本·说明书·手册
价格
相关资料下载

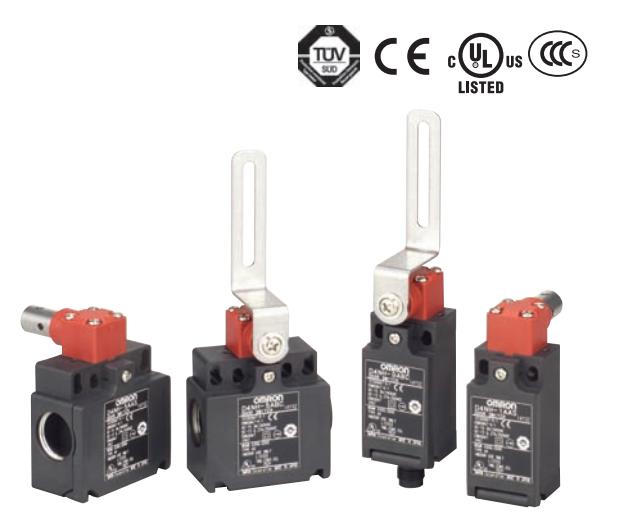

欧姆龙安全门铰链开关 D4NH-2BBC概述

传动杆：悬臂摆杆型。
导管尺寸：单导管型，G1/2。
内置开关：2NC（慢动型）。
塑料材质的紧凑型安全门铰链开关可以为机器等设备节省空间。
该产品系列在原有接点结构1NC/1NO和2NC的基础上，
新增了2NC/1NO及3NC接点结构的3接点型。
另备有MBB接点型。
标准化的镀金接点保证了接触的高可靠性。
可用于一般负载和微小负载。

D4NS-4AF-SJ D4N-2C2GR D4N-4C62 D4N-622G D4SL-N2HFG-DN D2HW-BR261M D4C-1533

D4NH-2BBC详细介绍
种类：限位开关。
额定规格：AC125V时1A。
LED指示灯：带指示灯。
驱动杆：横向滚珠柱塞型。
滚珠摆杆开关的型号仅16mm厚（带接插件）。
新中心滚珠摆杆型号实现了多6个开关的成组安装D4NH-2BBC。
电缆接插件易于开关更换。
三重密封构造确保了IEC IP67的防护等级。
提供了有助于轻松的动作指示灯（开关未操作时指示灯点亮）。
获得UL和CSA认证。种类：无操作指示灯的标准开关。
驱动杆：密封横向滚珠柱塞型。
类型：微小负载。
额定规格：AC250V时5A，DC30V时4A。
电缆：VCTF电缆D4NH-2BBC。
电缆长度：3米。
小型、薄形、高度密封性兼具的紧凑型限位开关。
通过EN、UL、CSA和CCC （中国标准）标准认证。
满足IEC IP67防护等级的高密封性。
三层密封构造：柱塞部通过丁腈橡胶填料密封和隔膜密封，
开关部通过丁腈橡胶帽密封；
电缆入口通过包封材料密封。
标准型提供3和5m的电缆长度D4NH-2BBC。型号另提供UL和CSA认证的电缆。
带柱塞的开关可实现并联安装。
该系列增加了带红色LED指示灯的型号以轻松确认操作。
带CE标志的VCTF耐油电缆。释放钥匙类型：一般型(金属)。
接线方式：连接器。
螺线管电压/指示灯类型：DC24V/无。
锁定/释放方式：机械锁定/电磁释放安全门铰链开关。
接点构成(门开闭检测开关＋锁定开关)：4触点(1NC/1NO＋2NC)门与锁定内部无串联。
导管尺寸；1/2-14NPT。
6触点电磁锁定安全门开关小级。
小型电磁锁定安全门开关 D4SL-N。
一触式拆装的2种接线方式，可减少作业工时。
内置开关种类丰富，适用于各类装置(可以选择4触点、 5触点、6触点)安全门铰链开关。
锁定强度为令人放心的1,300N。
无需取下头部便可改变钥匙插入方向。
大幅减少螺线管电流，有助于降低电源成本。
滑动钥匙单元 D4SL-NSK10-LK□。
使用闭锁钥匙可防止被关在围栏危险区域内安全门铰链开关。
可将D4SL-N轻松安装于边长40mm的铝框。
材质为树脂，适于轻量门。种类：焊接/导线类型，带左柱。
驱动杆：R形叶式摆杆型。
端子规格：带导线，下方引出。
接触规格：1c。
业内小尺寸，能够进行可靠开关的长行程型
本体部分尺寸为前代产品的78%,有利于设备的小型化。
没有摆杆也同样使用方便的长行程规格（OT参考值： 1.4mm）。
不含对环境有害的物质，导线类型也实现了无铅化。类型：螺丝端子类型，一般型不带电缆。
额定电流；AC125V时5A。
驱动杆：密封横向滚珠柱塞型。
端子：无电缆的螺丝端子。
动作指示灯：没有操作指示灯。
与D4E相比性能更强，符合高耐久性、高密封性的要求。
平弹簧，带改进摆杆比的内置开关提供顺滑的动作效果和更长的使用期限。
保护盖保护内置开关免受灰尘和油污损害。
结合了牢固密封盖的柱塞型使用寿命更长。

一触式接插件取消了冗杂的配线作业，
并减少因配线和维护而造成的停机时间欧姆龙。
镀金的的小负载型是电子控制的理想选择D4NH-2BBC。
可为螺丝端子系统提供塑封端子类型以及带操作指示灯的塑封端子类型。
通过EN、UL、CSA和CCC （中国标准）标准认证。
安装螺距及特性同以往的D4E-□N和D4E相同。

D4NH-2BBC样本·手册·说明书

样本名称（中文）

下载

D4NH-2BBC样本目录

下载 [2.90MB]

Catalog Name (English)

Download

D4NH-2BBC样本目录

下载 [1.54MB]

Manual Name (English)

Download

[Instruction Sheet] D4NH-2BBC Safety-door Hinge Switch (ENG/JPN/ITA/GER/FRE/SPA)
