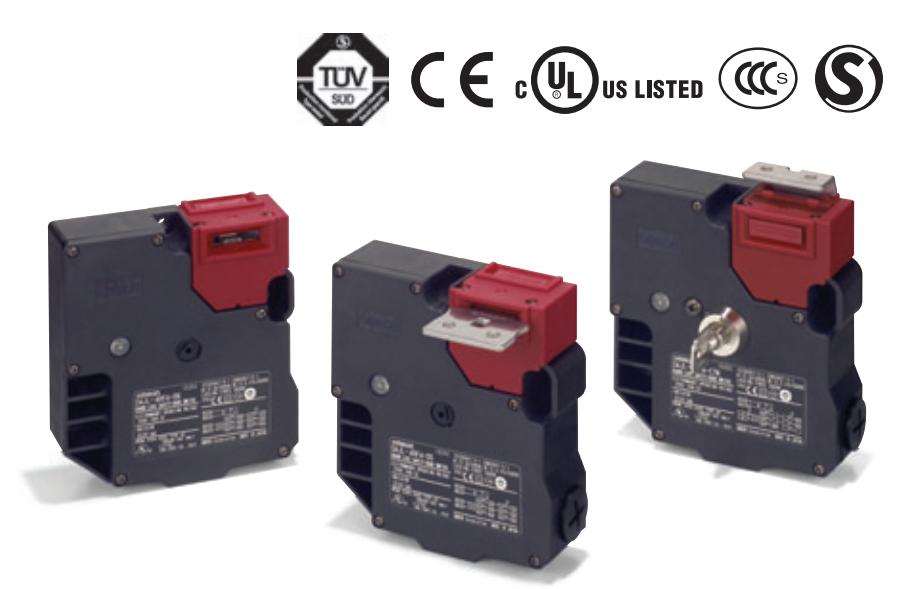

欧姆龙电磁锁定安全门开关 D4JL系列/D4JL-SK40系列概述

锁定力3,000N。
两个安全导管和两个接点构成一套方式。
标准镀金接点适用于一般负载和微小负载。
反锁钥匙型，可避免被锁在危险工作区域内的危险。
如果工作人员被反锁在危险区域内，可以通过带背面释放按钮的型号解锁开关脱困。
IP67保护结构。

D4N-8B22 D4N-4A32R D4F-102-1R D4CC-1050 D4N-8D2G D4C-1631 D4C-1224

D4JL系列/D4JL-SK40系列详细介绍
种类：2接点开关（强制断开构造）。
传动杆：滚珠摆杆型（金属摆杆，树脂滚珠）。
导管尺寸：单导管型，M12连接器。
内置开关构造：2NC（速动型）。
广受好评的安全限位开关可以提供全系列符合国际标准的产品电磁锁定安全门开关。
产品包含带有1NC/1NO、2NC、2NC/1NO和3NC接点形式的型号。
（还可以提供MBB接点慢动型。）
另外可提供M12连接型，更加节省劳动力，更换更方便。
标准的镀金接点保证了接触的高可靠性。
可用于标准负载及微小负载。释放钥匙类型：背面释放按钮型。
指示灯：橙色。
锁定/释放方式：机械锁定电磁释放。
接点结构（门开合检测开关、锁定开关接点）：3NC+3NC。
导管口：G1/2。
锁定力3000N电磁锁定安全门开关。
两个安全导管和两个接点构成一套方式。
标准镀金接点适用于一般负载和微小负载。
反锁钥匙型，可避免被锁在危险工作区域内的危险。
如果工作人员被反锁在危险区域内，可以通过带背面释放按钮的型号解锁开关脱困。
IP67保护结构。锁定方式：电磁锁定。
导管尺寸：M20。
螺线管电压：DC24V。
内置开关：无指示灯 1NC/1NO+1NC（慢动型）。
当切割工具停止惯性运动后，采用控制器信号或按钮开关释放保护罩的锁定。
当插入操作钥匙时自动加机械锁。
采用只有当螺线管通电时才会解除锁定的构造，实现高度安全性。
当打开保护外壳时，开关接点通过强制断开构造实现断电（NC接点）。
通过E备了水平和垂直方向的导管口电磁锁定安全门开关。
可提供适用于的醒目指示灯型和适用于旋转门的可调操作钥匙型。
开关头的安装方向可以变换，可以从四个方向插入操作钥匙。种类：2接点开关（强制断开构造）。
传动杆：柱塞型。
导管尺寸：单导管型，Pg13.5。
内置开关构造：2NC（慢动型）。
广受好评的安全限位开关可以提供全系列符合国际标准的产品。
产品包含带有1NC/1NO、2NC、2NC/1NO和3NC接点形式的型号。
（还可以提供MBB接点慢动型。）
另外可提供M12连接型，更加节省劳动力，更换更方便。
标准的镀金接点保证了接触的高可靠性。
可用于标准负载及微小负载。释放钥匙类型：一般型(金属)。
接线方式：端子台。
螺线管电压/指示灯类型：DC24V/无。
锁定/释放方式：电磁锁定/机械释放。
接点构成(门开闭检测开关＋锁定开关)：4触点(1NC/1NO＋2NC)门与锁定内部串。
导管尺寸；G1/2。
6触点电磁锁定安全门开关小级。
小型电磁锁定安全门开关 D4SL-N。
一触式拆装的2种接线方式，可减少作业工时。
内置开关种类丰富，适用于各类装置(可以选择4触点、 5触点、6触点)。
锁定强度为为令人放心的1,300ND4JL系列/D4JL-SK40系列。
无需取下头部便可改变钥匙插入方向。

大幅减少螺线管电流，有助于降低电源成本D4JL系列/D4JL-SK40系列。
滑动钥匙单元 D4SL-NSK10-LK□。
使用闭锁钥匙可防止被关在围栏危险区域内。
可将D4SL-N轻松安装于边长40mm的铝框。
材质为树脂，适于轻量门。

D4JL系列/D4JL-SK40系列样本·手册·说明书

样本名称（中文）

下载

D4JL系列/D4JL-SK40系列样本目录

下载 [9.34MB]

Catalog Name (English)

Download

D4JL系列/D4JL-SK40系列样本目录

下载 [6.16MB]

Manual Name (English)

Download

[Instruction Sheet] D4JL-□□□A-□8-□□-SJ Guard Lock Safety-door Switch (ENG/JPN/ITA/GER/FRE/SPA)
