欧姆龙电磁锁定安全门开关D4NL-1GFG-B4

产品概述
详细介绍
样本·说明书·手册
价格
相关资料下载

欧姆龙电磁锁定安全门开关 D4NL-1GFG-B4概述

头部材质：塑料。
释放钥匙位置：底部。
释放钥匙类型：特殊释放钥匙（树脂）。
线圈电压/指示灯：螺线管：DC24V，橙色LED：AC/DC10～115V。
锁定/释放方式：电磁锁定机械释放。
接点结构（门开合检测开关＋锁定开关接点）（慢动型）强制断开NC接点认证：3NC+1NC/1NO。
导管口：Pg13.5。
多接点小型电磁锁定安全门开关品种丰富、销量。
可选择操作钥匙的插入方向和可调节安装确保安装的灵活性。
备有多接点结构型内置开关。
钥匙锁定力为1300N以上。
可用于一般负载或微小负载。
产品阵容中新增M20导管尺寸型号。
IP67保护结构。
多种金属头部可选。

D40A-1C5 D4N-2262 D4JL-2NFA-D5 D4N-6132 D4MC-5040 D4NH-1FAS D4A-4506N

D4NL-1GFG-B4详细介绍
种类：带操作指示灯的标准开关（红色）。
驱动杆：密封横向滚珠柱塞型。
类型：标准负载。
额定规格：AC125V时5A。
电缆：VCTF耐油电缆。
电缆长度：3米D4NL-1GFG-B4。

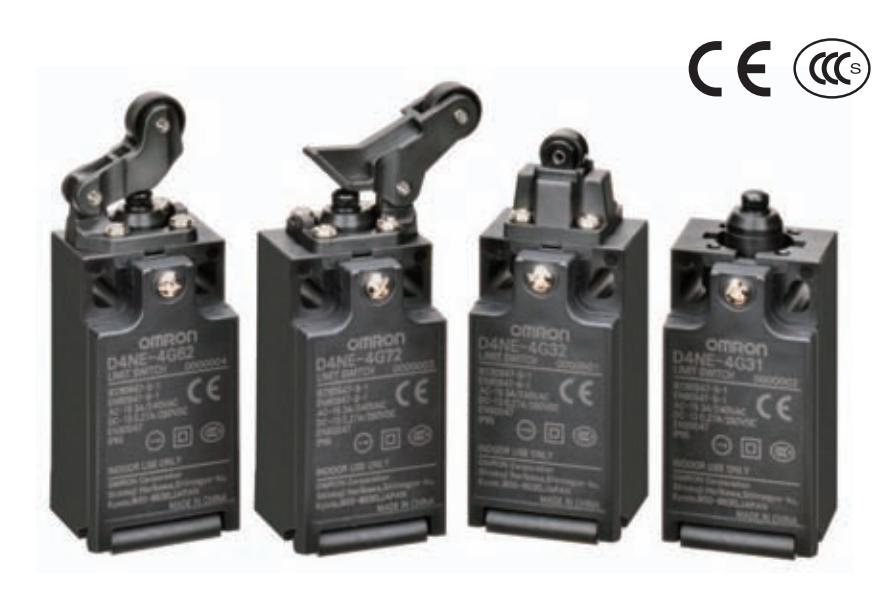

小型、薄形、高度密封性兼具的紧凑型限位开关。
通过EN、UL、CSA和CCC （中国标准）标准认证。
满足IEC IP67防护等级的高密封性。
三层密封构造：柱塞部通过丁腈橡胶填料密封和隔膜密封，
开关部通过丁腈橡胶帽密封；
电缆入口通过包封材料密封。
标准型提供3和5m的电缆长度。型号另提供UL和CSA认证的电缆。
带柱塞的开关可实现并联安装D4NL-1GFG-B4。
该系列增加了带红色LED指示灯的型号以轻松确认操作。
带CE标志的VCTF耐油电缆。种类：安全限位开关（带强制断开动作装置）。
传动杆：滚珠柱塞型（金属滚珠）。
电缆长度：3m。
电缆拉出方向：水平。
内置开关：2NC/2NO（慢动型）。
上小型的安全限位开关。
上小的强制断开构造开关（4接点结构型）D4NL-1GFG-B4。
高灵敏度安全限位开关。
2接点/4接点型内置开关可供选择。
防护等级：IP67。释放钥匙类型：特殊型(树脂)。
接线方式：连接器。
螺线管电压/指示灯类型：DC24V/橙。
锁定/释放方式：电磁锁定/机械释放。
接点构成(门开闭检测开关＋锁定开关)：6触点(3NC＋3NC)电磁锁定安全门开关。
导管尺寸：M20。
6触点电磁锁定安全门开关小级。
小型电磁锁定安全门开关 D4SL-N。
一触式拆装的2种接线方式，可减少作业工时。
内置开关种类丰富，适用于各类装置(可以选择4触点、 5触点、6触点)。
锁定强度为令人放心的1,300N。
无需取下头部便可改变钥匙插入方向电磁锁定安全门开关。
大幅减少螺线管电流，有助于降低电源成本。
滑动钥匙单元 D4SL-NSK10-LK□。
使用闭锁钥匙可防止被关在围栏危险区域内。
可将D4SL-N轻松安装于边长40mm的铝框。
材质为树脂，适于轻量门电磁锁定安全门开关。释放钥匙类型：一般型(金属)。
接线方式：连接器。
螺线管电压/指示灯类型：DC24V/无。
锁定/释放方式：机械锁定/电磁释放。
接点构成(门开闭检测开关＋锁定开关)：4触点(2NC＋2NC)门与锁定内部无串联。
导管尺寸；G1/2。
6触点电磁锁定安全门开关小级。
小型电磁锁定安全门开关 D4SL-N。
一触式拆装的2种接线方式，可减少作业工时。
内置开关种类丰富，适用于各类装置(可以选择4触点、 5触点、6触点)。欧姆龙。
锁定强度为令人放心的1,300N。
无需取下头部便可改变钥匙插入方向。

大幅减少螺线管电流，有助于降低电源成本D4NL-1GFG-B4。
滑动钥匙单元 D4SL-NSK10-LK□。
使用闭锁钥匙可防止被关在围栏危险区域内。
可将D4SL-N轻松安装于边长40mm的铝框。
材质为树脂，适于轻量门。

D4NL-1GFG-B4样本·手册·说明书

样本名称（中文）

下载

D4NL-1GFG-B4样本目录

下载 [5.96MB]

Catalog Name (English)

Download

D4NL-1GFG-B4样本目录

下载 [3.71MB]

Manual Name (English)

Download

[Instruction Sheet] D4NL-1GFG-B4 Guard Lock Safety-door Switch (ENG/JPN/ITA/GER/FRE/SPA)
