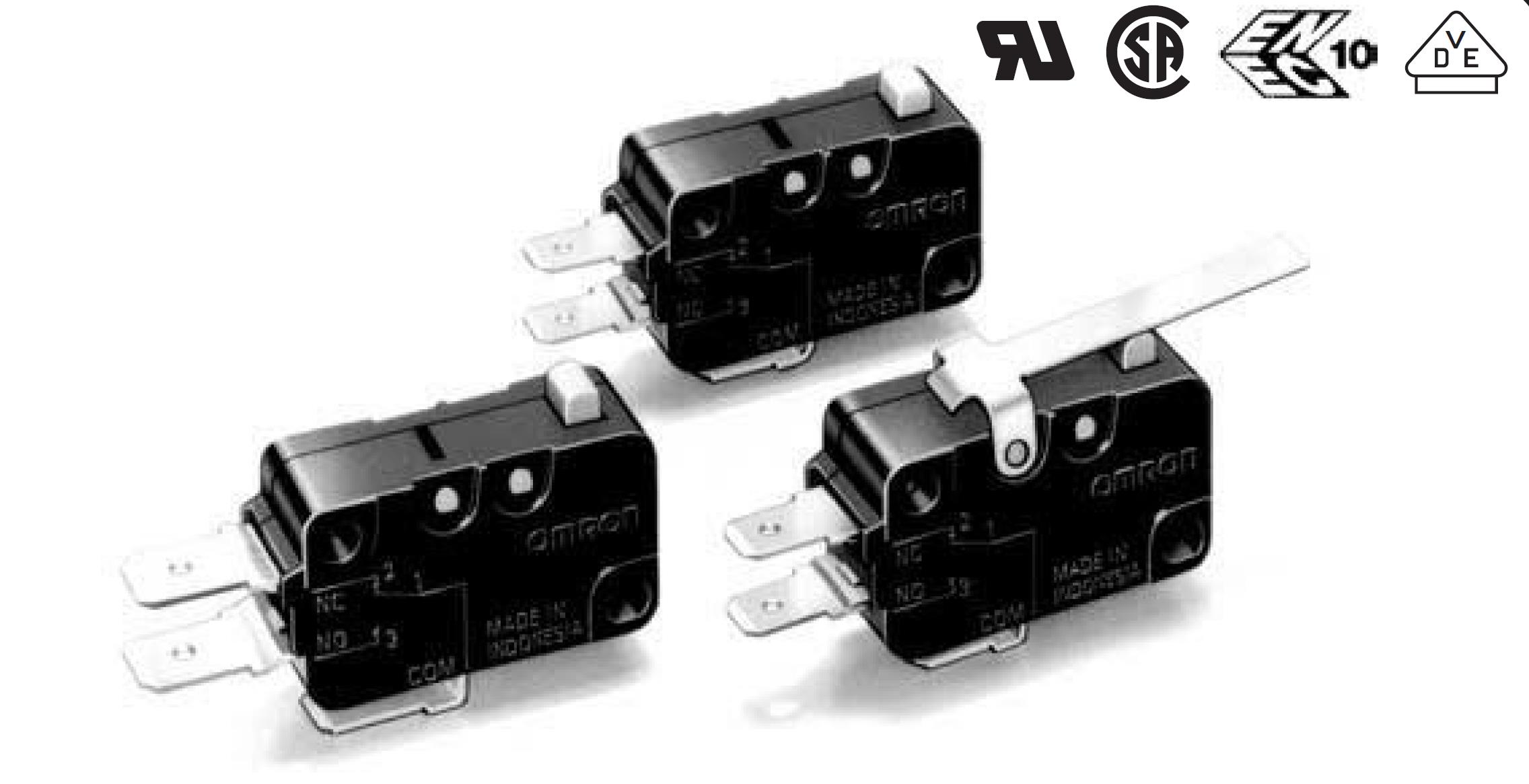

欧姆龙小型基本微动开关 D3V系列概述

带有外部杠杆的可靠的基本开关
可使用0.1A,6A,11A,16A和21A型号，
所有型号都具有自洁式连接。
可使用外部或内部的定制杠杆，
以及外部杠杆的2个固定位。
符合EN61058-1和UL1054。
型号构成：
D3V-□□□□-□□□-□-□
①②③④ ⑤⑥⑦ ⑧ ⑨
①额定值
21: AC250V 20(4)A
16: AC250V 16(3)A
11: AC250V 11(3)A
6: AC250V 6(2)A
01: AC125V 0.1A
②接点间隔
无标记： 1mm(F Gap)
G ： 0.5mm(G Gap)
③驱动杆
无标记: 针状按钮型
1: 短摆杆型
2: 摆杆型
3: 长摆杆型
4: R型摆杆型
5: 滚珠短摆杆型
6: 滚珠摆杆型
④传感器的安装位置
无标记: 内部安装，按钮开关离基准位置远
M: 外部安装，按钮开关离基准位置远
K: 外部安装，按钮开关离基准位置近
⑤接触规格
1: SP DT
2: SP ST-NC
3: SP ST-NO
⑥端子规格
A: 焊接端子
C2: #187型端子
C: #250型端子
⑦动作力(OF)大
5: 1.96 N
4A: 1.23 N
4: 0.98 N
3: 0.49 N
2: 0.25 N
注.数值都是针状按钮型的数值。
⑧取安装孔尺寸
无标记： 3.1mm
K: 2.9mm
⑨特别代码
无标记：标准
H: 高温(125℃)
E: 特殊额定值:21(8) A

D5A-3310 D5B-1531 D4SL-N4RFG-DN D4N-4280 D4N-2D72R D5B-5021 D4C-5332

D3V系列详细介绍
释放钥匙类型：一般型(金属)。
接线方式：端子台。
螺线管电压/指示灯类型：DC24V/橙。
锁定/释放方式：电磁锁定/机械释放。
接点构成(门开闭检测开关＋锁定开关)：5触点(2NC/1NO＋1NC/1NO)欧姆龙D3V系列。
导管尺寸：M20。
6触点电磁锁定安全门开关小级。

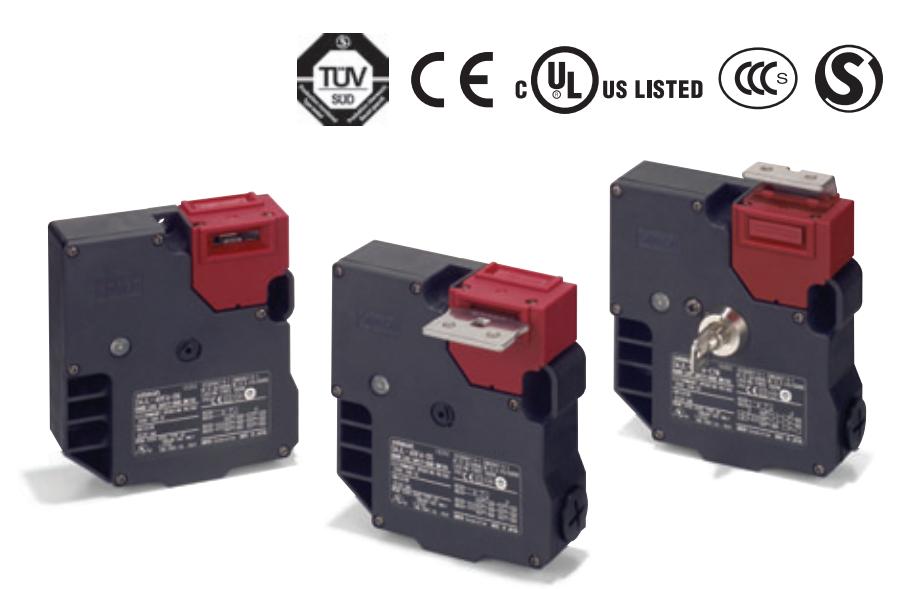

小型电磁锁定安全门开关 D4SL-N。
一触式拆装的2种接线方式，可减少作业工时。
内置开关种类丰富，适用于各类装置(可以选择4触点、 5触点、6触点)。
锁定强度为令人放心的1,300N。
无需取下头部便可改变钥匙插入方向。
大幅减少螺线管电流，有助于降低电源成本。
滑动钥匙单元 D4SL-NSK10-LK□。
使用闭锁钥匙可防止被关在围栏危险区域内欧姆龙D3V系列。
可将D4SL-N轻松安装于边长40mm的铝框。
材质为树脂，适于轻量门。种类：安全限位开关（带强制断开动作装置）。
传动杆：可调整滚珠摆杆，锁定型（金属摆杆，橡胶滚珠）。
导管尺寸：单导管型，M12连接器。
内置开关：2NC（慢动型）。
手动复位型系列产品全新上市。
原有的接点形式1NC/1NO及2NC的基础上增加了2NC/1NO及3NC接点的三接点型。
M12连接型，更加节省劳动力，更换更方便。
标准化的镀金接点保证了接触的高可靠性。
可用于标准负载及微小负载。头部材质：塑料。
释放钥匙位置：底部。
释放钥匙类型：标准（树脂）。
线圈电压/指示灯：螺线管：DC2测开关＋锁定开关接点）（慢动型）强制断开NC接点认证：3NC+1NC/1NO欧姆龙D3V系列。
导管口：G1/2。
多接点小型电磁锁定安全门开关品种丰富、销量。
可选择操作钥匙的插入方向和可调节安装确保安装的灵活性。
备有多接点结构型内置开关。
钥匙锁定力为1300N以上。
可用于一般负载或微小负载。
产品阵容中新增M20导管尺寸型号。
IP67保护结构。
多种金属头部可选。种类：焊接/导线类型，带左柱。
驱动杆：R形叶式摆杆型。
端子规格：带导线，下方引出。
接触规格：1a。
业内小尺寸，能够进行可靠开关的长行程型
本体部分尺寸为前代产品的78%,有利于设备的小型化。
没有摆杆也同样使用方便的长行程规格（OT参考值： 1.4mm）。
不含对环境有害的物质，导线类型也实现了无铅化。种类：成套型号，SPDT，双断开关。
驱动杆：触须型，塑料触须。
插座盒：G 1/2导管。
指示灯：无指示灯。
密封性、耐冲击性、耐强度的小型限位开关。
头部的双重重密封、完整的密封垫圈和其它功能确保了更好的密封性
标准使用温度范围广：-400～+100°C （标准型）欧姆龙小型基本微动开关欧姆龙小型基本微动开关。
提供了带氟橡胶的型号，以更大程度地抵御化学制品。
块安装方法还减少了进行维护的停机时间。
提供DPDT双断型用于复合操作。
通过UL、CSA和CCC （中国标准）规格认证。
