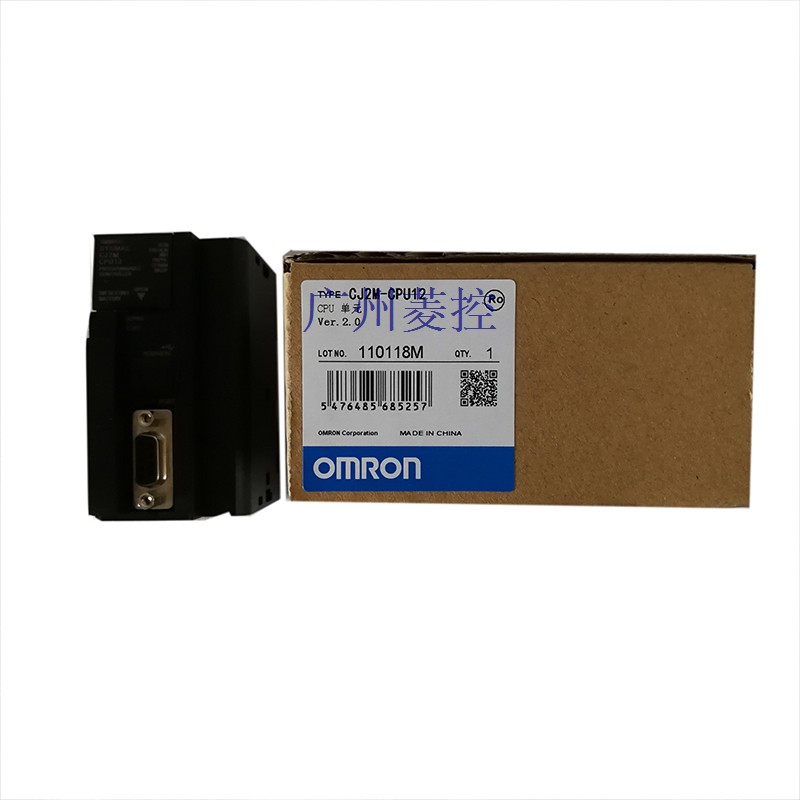

欧姆龙 CPU单元 CJ2M-CPU12概述

I/O容量/可安装单元 (扩展装置)：2560点/40个单元(3扩展装置以下)。
程序容量：10K步。
数据存储容量：160K字 (DM：32K字，EM：32K字 ×1个存储库)。
使用NT-AL001 RS-232C/RS-422A适配器时，每个单元增加0.15A。
使用CJ1W-CIF11 RS-422A适配器时，每个单元增加0.04A。
CJ2除了可以直接替代任何CJ1 CPU之外，它还可以提供以下显著优点：
开放性
通过具有EtherNet/IP数据链接功能的标准Ethernet端口进行数据通信。
运动控制
CJ2单元支持多轴同步控制，可以替代昂贵的运动控制器。
高速
更快速的程序执行和直接的I/O刷新实现了灵活的设备控制。
一通百通
由于所有PLC系列中各式各样的CPU均采用了统一的体系结构，
所以您只需学习一个系列，一通百通。
高度灵活性
利用可兼容CJ1系列I/O单元种类的多样化（近100种）让PLC满足您的需求。

CRT1-VOD08S C500-OD218(3G2A5-OD218) C200H-NC112 CPM1A-30CDT1-D-V1 C200H-TV103 CRT1-OD16SH-1 C200H-PS211

CJ2M-CPU12详细介绍
电源电压：AC100～120V或AC200～240V。
DC5V输出容量：7A。
DC26V输出容量：1.3A。
总数：35W。
运行中输出功能：是。
在每个底板（装置）中可安装2个电源单位，以组成双电源CJ2M-CPU12。
组成双电源时，必须使用同一型号的CS1D电源单元(CS1D-P)。
选择电源单元时，请确认一个单元可满足装置的整体电流消耗。2层螺钉端子块。
输入点数：8点输入。
PNP类型。
每个数字I/O从站单元均可添加一个扩展单元以增加系统配置的灵活性。
收集改善生产效率所需的各种预防性维护数据，
例如有关由于老化导致的设备衰退的信息以及设备运行时间数据。
通信电源功能使启动简单化。
除数字I/O从站单元的基本数字ON/OFF信号外，
还从从站单元收集有用的信息以改善设备的操作速度和可维护性CJ2M-CPU12。
通信连接器和可拆卸式I/O端子块可加快启动时间并且改善可维护性。输出点数：32点。
大开闭能力：DC12-24V(2.4A/公用，4.8A/单元)。
小开闭能力：-。
输出应答时间（ON延迟）：0.2ms以下。
输出应答时间（OFF延迟）：0.3ms以下。
每回路公用的点数：16点(2回路)。
外部供应电源容量：DC12-24V 80mA以上。
一般接受行程开关、限位开关等输入的开关量信号。
输入接线端子是PLC与外部传感器负载转换信号的端口。
输入接线，一般指外部传感器与输入端口的接线。
输输入指示的发光二极管亮CJ2M-CPU12。
开关量主要指开入量和开出量，是指一个装置所带的辅助点，
譬如变压器的温控器所带的继电器的辅助点、阀门凸轮开关所带的辅助点，
接触器所带的辅助点、热继电器，
这些点一般都传给PLC或综保装置，
电源一般是由PLC或综保装置提供的，
自己本身不带电源，所以叫无源接点，
也叫PLC或综保装置的开入量。
这是PLC控制器基本、广泛的应用领域，
它取代传统的继电器电路，
实现逻辑控制、顺序控制，既可用于单台设备的控制，
也可用于多机群控及自动化流水线。
如注塑机、印刷机、订书机械、组合机床、磨床、包装生产线、电镀流水线等。回路数：2回路。
测定值输入：电压输入/电流输入（4～20mA、 1～5V、 0～5V、 0～10V）。
控制输出：电压输出（脉冲）。
直接输入模拟量信号。
集电极开路，电压、电流输出。
采样周期：100ms。
运行/开始控制。
支持手动输出。
每个回路可设定两个报警器。
可记录设定值、报警值和PID参数等8个值。
可设置数字滤波器以以消除输入的快速改变CPU单元。
连接数据设定器。
在的输入范围4-20mA或1-5mV内可进行两路路PID控制，
并可进行晶体管、电压或电流的输出控制CPU单元。
梯形图可控制内存中设定单元的分配字，
来进行开/停操作，设定目标值，读取过程值或进行其他操作。
支持两个回路的PID（两点自由设定）控制或开关控制。
