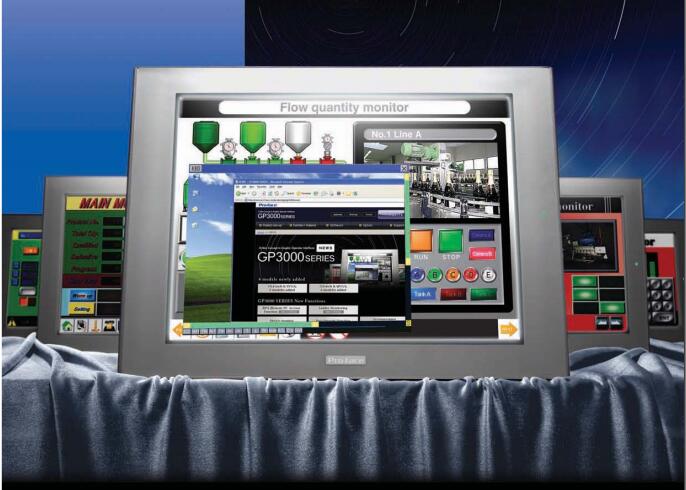

Pro-face 12.1英寸触摸屏 AGP3650-U1-D24(PFXGP3650UADC)概述

规格：DC24/M(多媒体)级机型。
显示屏类型：TFT真彩LCD(高亮度)。
显示屏尺寸：12.1英寸。
分辨率：800×600像素(SVGA)。
显示颜色：65536色(无闪烁)/16384色(3速闪烁)。
背光灯：冷阴极管(背光灯更换：送回维修)。
亮度调节：可通过触摸面板进行8级调节。
变量区：SRAM 64KB(使用锂电池)。
程序区：FLASH EPROM 132KB。
步数：相当于15,000步。
触摸面板类型：电阻式(模拟)。
丰富的示例画面可降低编程时间。
Pro-face提供大量的示例画面以及3D部件，
因此可轻松创建漂亮直观的画面，以节省编辑时间。
可提升效率的5大功能。
使用GP-Pro EX可轻松创建清晰的画面并且节省创建时间。
画面和逻辑编程软件GP-Pro EX界面非常友好，
拖放和点选功能使软件界面操作非常简便。
GP-Pro EX功能强大，如3D部件、图片字体以及功能，
即使是初学者也能轻松快速地掌握如何创建画面。

AST3301-B1-D24(PFXST3301BAD,ST-3301B) AGP3200-T1-D24(PFXGP3200TAD) AGP3600-T1-D24-D81K(PFXGP3600TADDK) AGP3600-T1-D24-D81C(PFXGP3600TADDC) AGP3400-S1-D24-D81K(PFXGP3400SADDK) AGP3300-S1-D24(PFXGP3300SAD) AGP3200-A1-D24(PFXGP3200AAD)

AGP3650-U1-D24(PFXGP3650UADC)详细介绍
控制器CANopen机型：位变量输入：512点，位变量输出：512点，整型变量输入：128点，整型变量输出：128点，接头：D-Sub 9针(凸型)。
规格：DC24/C(控制)级机型普洛菲斯AGP3650-U1-D24(PFXGP3650UADC)。
显示屏类型：TFT真彩LCD。
显示屏尺寸：7.5英寸。
分辨率：640×480像素(VGA)。
显示颜色：65536色(无闪烁)/16384色(闪烁)。
亮度调节：冷阴极灯(背光灯更换：送回维修)。
触摸面板类型：电阻式(模拟)。
在PC上模拟运行状态。
使用PC模拟功能，不需要将画面传输到GP，
即可在PC上检验GP上所有功能的运行情况——包括画面运行、D脚本、逻辑脚本。
通过视频方式提供操作和维护指令，可节省维护成本普洛菲斯AGP3650-U1-D24(PFXGP3650UADC)。
以视频方式所提供的操作和维护指令可使得任何操作者都使轻松地掌握操作方法。
使用USB存储器进行数据传输。
在生产现场使用USB存储器可以轻松传输因生产线更改而改变的画面数据。
使用GP可轻松发现并处理故障。
Pro-face提供各种不同用途的程序画面，
例如，用于建立新生产线后，为获得改进而安装传感器的场合。
丰富的示例画面可降低编程时间。
Pro-face提供大量的示例画面以及3D部件，
因此可轻松创建漂亮直观的画面，以节省编辑时间。
轻松实现可视化。
只需将生产现场的GP连接至PC，并在PC上运行Pro-Server EX软件，
就可以将生产现场的数据以Excel表格的形画面和逻辑编程软件GP-Pro EX界面非常友好，
拖放和点选功能使软件界面操作非常简便普洛菲斯AGP3650-U1-D24(PFXGP3650UADC)。
GP-Pro EX功能强大，如3D部件、图片字体以及功能，
即使是初学者也能轻松快速地掌握如何创建画面。
轻松升级。
GP/ST系列支持GP系列所有型号的画面数据，包括代的GP10系列。
GP产品家族保持面板开孔尺寸的兼容性，以方便轻松替换。
无需打开控制柜面板，通过GP即可PLC程序。
通过GP的数据穿越功能，可以通过GP轻松调试梯形图程序以及调整因生产线更改而改变的数据。
可将错误可视化。
将控制器直接连接到GP上，并采用示例部件，可以在GP上显示控制器的关键错误信息。规格：DC24/H(手持)级机型。
紧急停止开关：灰色/钥匙开关。
显示屏类型：TFT真彩LCD。
显示屏尺寸：5.7英寸。
分辨率：640×480像素(VGA)。
显示颜色：65536色(无闪烁)/16384色(闪烁)。
背光灯：白色LED (背光灯更换：送回维修)。
亮度调节：可通过触摸面板进行16级调节。
触摸面板类型：电阻式(模拟)。
可提升效率的5大功能。
使用GP-Pro EX可轻松创建清晰的画面并且节省创建时间。
画面和逻辑编程软件GP-Pro EX界面非常友好，
拖放和点选功能使软件界面操作非常简便。
GP-Pro EX功能强大，如3D部件、图片字体以及功能，
即使是初学者也能轻松快速地掌握如何创建画面。
安全控制功能可使生产现场问题小化
密码管理功能可根据每个操作者或管理者的密码进入设置级别所能操作的画面，
可根据操作者的职能来设置密码进入级别。
为加强管理，操作者必须输入ID和密码才能操作设备。
丰富的示例画面可降低编程时间。
Pro-face提供大量的示例画面以及3D部件，
因此可轻松创建漂亮直观的画面，以节省编辑时间。使用USB存储器进行数据传输。
在生产现场使用USB存储器可以轻松传输因生产线更改而改变的画面数据。
轻松升级。
GP/ST系列支持GP系列所有型号的画面数据，包括代的GP10系列。
GP产品家族保持面板开孔尺寸的兼容性，以方便轻松替换。
在PC上模拟运行状态。
使用PC模拟功能，不需要将画面传输到GP，
即可在PC上检验GP上所有功能的运行情况——包括画面运行、D脚本、逻辑脚本。
通过视频方式提供操作和维护指令，可节省维护成本。
以视频方式所提供的操作和维护指令可使得任何操作者都使轻松地掌握操作方法。
在办公室进行远程操作与
在办公室或者其它远程端可以生产现场的GP画面。
不需画面编辑或者编程工作，即可实现实时管理与，现在，还可以提供更加有效率的远程维护控制。
可将错误可视化。
将控制器直接连接到GP上，并采用示例部件，可以在GP上显示控制器的关键错误信息。
无需打开控制柜面板，通过GP即即可PLC程序普洛菲斯12.1英寸触摸屏。
通过GP的数据穿越功能，可以通过GP轻松调试梯形图程序以以及调整因生产线更改而改变的数据普洛菲斯12.1英寸触摸屏。
使用USB存储器或者CF卡实现月报及日报的快速备份
使用USB存储器或CF卡的记录功能可轻松提高月报及日报的制作效率。
利用CSV数据转换功能可在GP上修改PLC设置。

AGP3650-U1-D24(PFXGP3650UADC)样本·手册·说明书

样本名称（中文）

下载

AGP3650-U1-D24(PFXGP3650UADC)选型手册

下载 [7.91MB]

手册/说明书名称（中文）

下载

AGP3650-U1-D24(PFXGP3650UADC)硬件手册

下载 [12.68MB]

AGP3650-U1-D24(PFXGP3650UADC)安装手册

下载 [1.60MB]

AGP3650-U1-D24(PFXGP3650UADC) DIO接口安装手册
