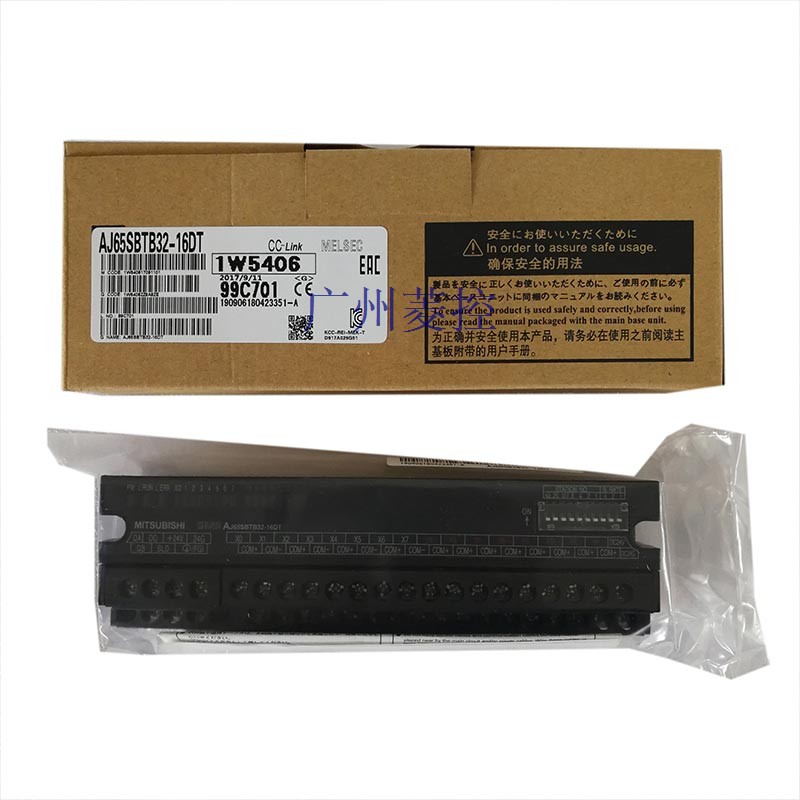

三菱AJ65SBTB32-16DT DC输入/晶体管输出模块

  • 三菱 DC输入/晶体管输出模块 AJ65SBTB32-16DT概述

    输入形式:DC输入,正极公共端。
    输入点数:8点。
    输入响应时间:1.5ms以下。
    额定输入电压/电流:DC24V/7mA。
    输出形式:晶体管输出,漏型。
    输出点数:8点。
    OFF时泄漏电流:0.25mA以下。
    输出保护功能:有。
    额定负载电压/电流:DC24V/0.5A。
    外部连接:3线式/2线式。
    可以根据外部的连接方式和外部设备的输入输出规格,
    从丰富的产品阵容中选择。
    通过端子台上部的手指保护,
    人体不会接触到带电部位,
    因此也可以将端子台型的远程I/O模块直接安装到机床上。

  • AJ65SBTB32-16DT详细介绍
    用于共负极输入模块(标准型)。输出点数:16点。
    电压:DC24V。
    OFF时漏电流:0.1mA。
    输出类型:晶体管输出(sink type)。
    应答时间:2ms三菱AJ65SBTB32-16DT。
    8点/个公共端。
    20点端子台。
    带短路保护。
    带浪涌吸收器。
    每次扫描过程。集中对输入信号进行采样。集中对输出信号进行刷新。
    输入刷新过程。当输入端口关闭时,
    程序在进行执行阶段时,输入端有新状态,新状态不能被读入。
    只有程序进行下一次扫描时,新状态才被读入。
    一个扫描周期分为输入采样,程序执行,输出刷新。
    元件映象寄存器的内容是随着程序的执行变化而变化的。
    扫描周期的长短由三条决定。
    CPU执行指令的速度。
    指令本身占有的时间三菱AJ65SBTB32-16DT。
    指令条数。
    由于采用集中采样。
    集中输出的方式。
    存在输入/输出滞后的现象,即输入/输出响应延迟。
    PLC的选型 随着PLC技术的发展,PLC产品的种类越来越多,
    功能日趋完善,其应用也越来越广泛。
    不同系列不同型号的PLC其性能各有不同,适用场合也各有侧重,
    价格上也有较大差异。因此PLC选型时,
    在满足控制要求的前提下,
    应考虑佳的性能价格比,合理选择PLC。
    系统程序存储器用以存放系统程序,
    包括管理程序,程序以及对用户程序做编译处理的解释编译程序。
    由只读存储器组成。厂家使用的,内容不可更改,断电不消失。AC输入点数:8点。
    输入电压及电流:AC100~120V 10mA。
    响应时光数据连接用)三菱AJ65SBTB32-16DT。
    设备层/现场总线CC-Link设备层是把PLC等控制设备和传感器以及驱动设备连接起来的现场网络,
    为整个网络系统低层的网络。
    采用CC-Link现场总线连接,布线数量大大减少,
    提高了系统可维护性。
    而且,不只是ON/OFF等开关量的数据,
    还可连接ID系统、条形码阅读器、变频器、人机界面等智能化设备,
    从完成各种数据的通信,到终端生产信息的管理均可实现,
    加上对机器动作状态的集中管理,
    使维修保养的工作效率也大有提高。
    在Q系列PLC中使用,CC-Link的功能更好,
    而且使用更简便。
    三菱公司PLC网络继承了传统使用的MELSEC网络,
    并使其在性能、功能、使用简便等方面更胜一筹。
    提供层次清晰的三层网络,针对各种用途提供合适的网络产品。
    信息层/Ethernet(以太网)信息层为网络系统中高层,
    主要是在PLC、设备控制器以及生产管理用PC之间传输生产管理信息、质量管理信息及设备的运转情况等数据,
    信息层使用普遍的Ethernet。
    它不仅能够连接windows系统的PC、UNIX系统的工作站等,,
    而且还能连接各种FA设备三菱DC输入/晶体管输出模块。
    Ethernet模块具有了日益普及的因特特网电子邮件收发功能,
    使用户无论在的任何地方都可以方便地收发生产信息邮件,
    构筑远程监视管理系统三菱DC输入/晶体管输出模块。
    同时,利用因特网的FTP服务器功能及MELSEC专用协议可以很容易的实现程序的上传/下载和信息的传输。
  • AJ65SBTB32-16DT样本·手册·说明书
    样本名称(中文)
    下载
    AJ65SBTB32-16DT选型手册
    手册/说明书名称(中文)
    下载
    AJ65SBTB32-16DT用户手册
    Manual Name (English)
    Download
    AJ65SBTB32-16DT User''s Manual
    AJ65SBTB32-16DT CC-Link System Compact Type Remote I/O Module User''s Manual
