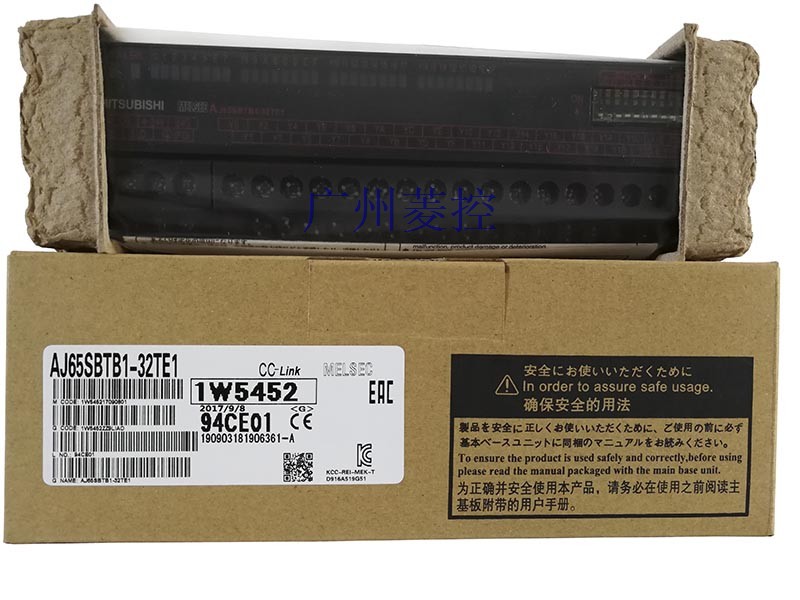

三菱晶体管输出模块 AJ65SBTB1-32TE1概述

输出形式：晶体管输出，源型。
输出点数：32点。
OFF时泄漏电流：0.1mA以下。
输出保护功能：无。
额定负载电压/电流：DC12V/DC24V/0.5A。
外部连接：1线式。
可以根据外部的连接方式和外部设备的输入输出规格，
从丰富的产品阵容中选择。
通过端子台上部的手指保护，
人体不会接触到带电部位，
因此也可以将端子台型的远程I/O模块直接安装到机床上。

AY40 A6WA-28P A68DAV AJ65SBTB2-16T AY11 A1S-TA32 A1SJ71E71N-T

AJ65SBTB1-32TE1详细介绍
Ethernet网络模块 10BASE-T / 10BASE5。输入形式：DC输入，正极公共端。
输入点数：8点。
输入响应时间：1.5ms以下。
额定输入电压/电流：DC24V/5mAAJ65SBTB1-32TE1。
外部连接：3线式。
传感器连接器型(E-CON型)。
采用业界标准E-CON型。
通过传感器连接器简单配线。
安装模块时可选择采用DIN导轨或用螺钉安装。
可进行3线式传感器输入。2通道。
10kpps。
计数输入信号：DC5/12/24V。
外部输入：DC5/12/24V。
输出：DC12/24V，0.5A。
38点端子台。
如何确定三菱plc的输入/输出设备。
根据系统的控制要求，
确定系统所需的全部输入设备和输出设备，
从而确定与三菱PLC有关的输入/输出设备，
以确定PLC的I/O点数AJ65SBTB1-32TE1。
详细分析被控对象的工艺过程及工作特点，
了解被控对象机、电、液之间的配合，
提出被控对象对三菱PLC控制系统的控制要求，
确定控制方案，拟定设计任务书。螺钉端子台型。
/高分辨率/高速型2件式端子台。
电压/电流输入模块。
通道数：4通道。
占用站数：1站。
站型：远程设备站。
三菱plc硬件实施
硬件实施方面主要是进行控制柜等硬件的设计及现场施工。
设计控制柜和操作台等部分的电器布置图及安装接线图。
设计系统各部分之间的电气互连图。
根据施工图纸进行现场接线，并进行详细检查。
由于程序设计与硬件实施可调试的程序进一步进行在线统调AJ65SBTB1-32TE1。
联机调试过程应循序渐进，
从三菱PLC只连接输入设备、再连接输出设备、再接上实际负载等逐步进行调试。
如不符合要求，则对硬件和程序作调整。
通常只需修改部份程序即可。2轴。
2轴直线插补。
控制单位：pulse，mm，inch，degree。
决定位置的数据数：400/1轴。
15针连接器、9针连接模拟电压输出(DC-10-10V)。
输入接口电路工作过程：当开关合上，二极管发光，
然后三极管在光的照射下导通，向内部电路输入信号。
当开关断开，二极管不发光，三极管不导通。向内部电路输入信号。
也就是通过输入接口电路把外部的开关信号转化成PLC内部所能接受的数字信号。
PLC的选型随着PLC技术的发展，PLC产品的种类越来越多，
功能日趋完善，其应用也越来越广泛。
不同系列不同型号的PLC其性能各有不同，适用场合也各有侧重，
价格上也有较大差异。因此PLC选型时，
在满足控制要求的前提下，
应考虑佳的性能价格比，合理选择PLC。
输入状态和输入信息从输入接口输进，
CPU将之存入工作数据存储器中或输入映象寄存器。
然后由CPU把数据和程序有机地结合在一起。
把结果存入输出出映象寄存器或工作数据存储器中，
然后输出到输出接口、控制外部驱动器晶体管输出模块。
三菱PLC是三三菱电机在大连生产的主力产品晶体管输出模块。
它采用一类可编程的存储器，用于其内部存储程序，
执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，
并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
