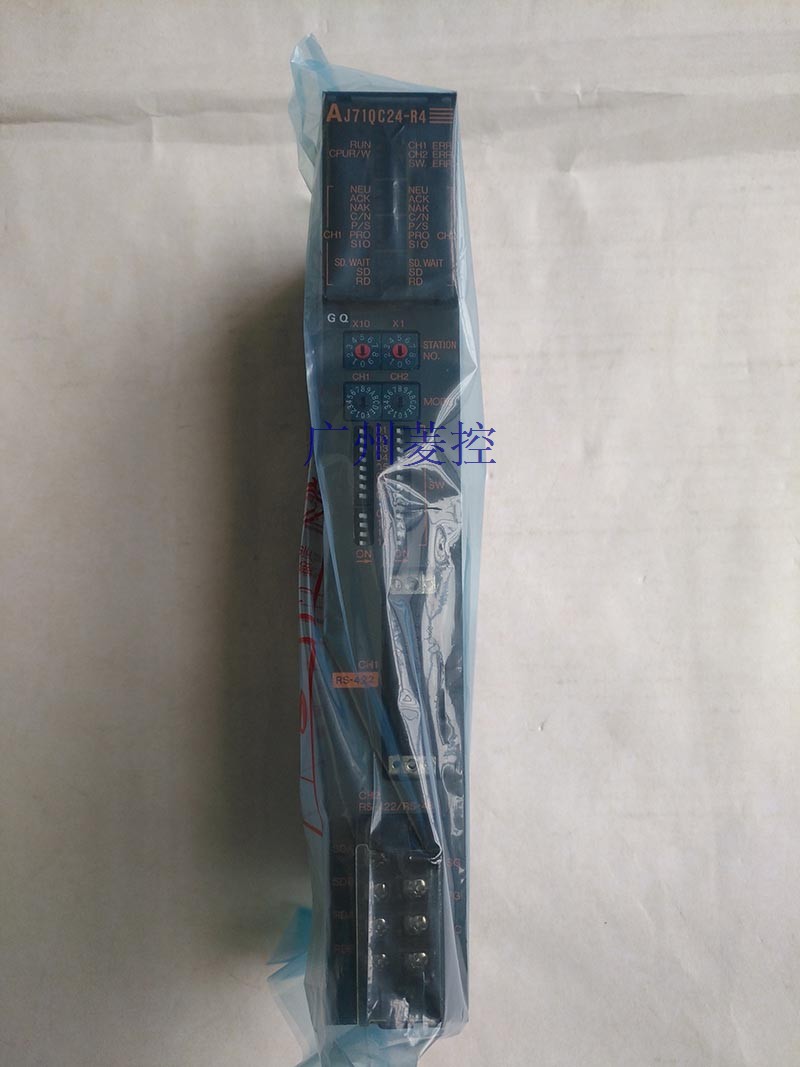

三菱串行通信模块 AJ71QC24-R4概述

RS-422 1通道、RS-422/485 1通道。
传送速度：0.3-19.2kbps。
设备层/现场总线CC-Link设备层是把PLC等控制设备和传感器以及驱动设备连接起来的现场网络，
为整个网络系统低层的网络。
采用CC-Link现场总线连接，布线数量大大减少，
提高了系统可维护性。
而且，不只是ON/OFF等开关量的数据，
还可连接ID系统、条形码阅读器、变频器、人机界面等智能化设备，
从完成各种数据的通信，到终端生产信息的管理均可实现，
加上对机器动作状态的集中管理，
使维修保养的工作效率也大有提高。
在Q系列PLC中使用，CC-Link的功能更好，
而且使用更简便。

AC50TB-E A73CPUP21-S3 AJ71QC24 A60MXT A0J2E-E28AR A0J2R25 AJ35TB3-8D

AJ71QC24-R4详细介绍
输入形式：DC输入，正极公共端。
输入点数：8点。
输入响应时间：1.5ms以下。
额定输入电压/电流：DC24V/5mA。
输出形式：晶体管输出，漏型。
输出点数：8点串行通信模块。
OFF时泄漏电流：0.1mA以下。
输出保护功能：有。
额定负载电压/电流：DC24V/DC24V/0.1A。
外部连接：3线式/2线式。
传感器连接器型(E-CON型)。
采用业界标准E-CON型。
通过传感器连接器简单配线。
安装模块时可选择采用DIN导轨或用螺钉安装。
可进行3线式传感器输入。输出点数：24点。
电压：DC24V/AC240V，2A/1点，4A/个公共端。
OFF时漏电流：0mA。
输出类型：继电器输出串行通信模块。
应答时间：12ms。
8点/个公共端。
50点端子台。
CE认证。
每次扫描过程。集中对输入信号进行采样。集中对输出信号进行刷新。
输入刷新过程。当输入端口关闭时，
程序在进行执行阶段时，输入端有新状态，新状态不能被读入。
只有程序进行下一次扫描时，新状态才被读入。
一个扫描周期分为输入采样，程序执行，输出刷新。
元件映象寄存器的内容是随着程序的执行变化而变化的。
扫描周期的长短由三条决定。
CPU执行指令的速度。
指令本身占有的时间。
指令条数。
由于采用集中采样。
集中输出的方式。
存在输入/输出滞后的现象，即输入/输出响应延迟。
PLC的选型随着PLC技术的发展，PLC产品的种类有侧重，
价格上也有较大差异串行通信模块。因此PLC选型时，
在满足控制要求的前提下，
应考虑佳的性能价格比，合理选择PLC。
系统程序存储器用以存放系统程序，
包括管理程序，程序以及对用户程序做编译处理的解释编译程序。
由只读存储器组成。厂家使用的，内容不可更改，断电不消失。3轴。
2轴直线插补、2轴圆弧插补。
控制单位：pulse，mm，inch，degree。
决定位置的数据数：600/1轴。
大输出脉冲：400kpps(差距动驱动器)/200kpps(开路集电极)。
36台针连接器。
输入接口电路工作过程：当开关合上，二极管发光，
然后三极管在光的照射下导通，向内部电路输入信号。
当开关断开，二极管不发光，三极管不导通。向内部电路输入信号。
也就是通过输入接口电路把外部的开关信号转化成PLC内部所能接受的数字信号。
PLC的选型随着PLC技术的发展，PLC产品的种类越来越多，
功能日趋完善，其应用也越来越广泛。
不同系列不同型号的PLC其性能各有不同，适用场合也各有侧重，
价格上也有较大差异。因此PLC选型时，
在满足控制要求的前提下，
应考虑佳的性能价格比，合理选择PLC。
输入状态和输入信息从输入接口输进，
CPU将之存入工作数据存储器中或输入映象寄存器。
然后由CPU把数据和程序有机地结合在一起。
把结果存入输出映象寄存器或或工作数据存储器中，
然后输出到输出接口、控制外部驱动器三菱AJ71QC24-R4。
三菱PLC是三三菱电机在大连生产的主力产品三菱AJ71QC24-R4。
它采用一类可编程的存储器，用于其内部存储程序，
执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，
并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。

AJ71QC24-R4样本·手册·说明书

样本名称（中文）

下载

AJ71QC24-R4选型手册XZE123-1

下载 [3.21MB]

AJ71QC24-R4选型样本XZE123-2

下载 [2.54MB]

手册/说明书名称（中文）

下载

AJ71QC24-R4 MELSEC-A/QnA(大型)系列至Q系列的替换指南基本篇

下载 [11.13MB]

AJ71QC24-R4 MELSEC-A/QnA(大型)系列至Q系列的替换指南智能功能模块篇
