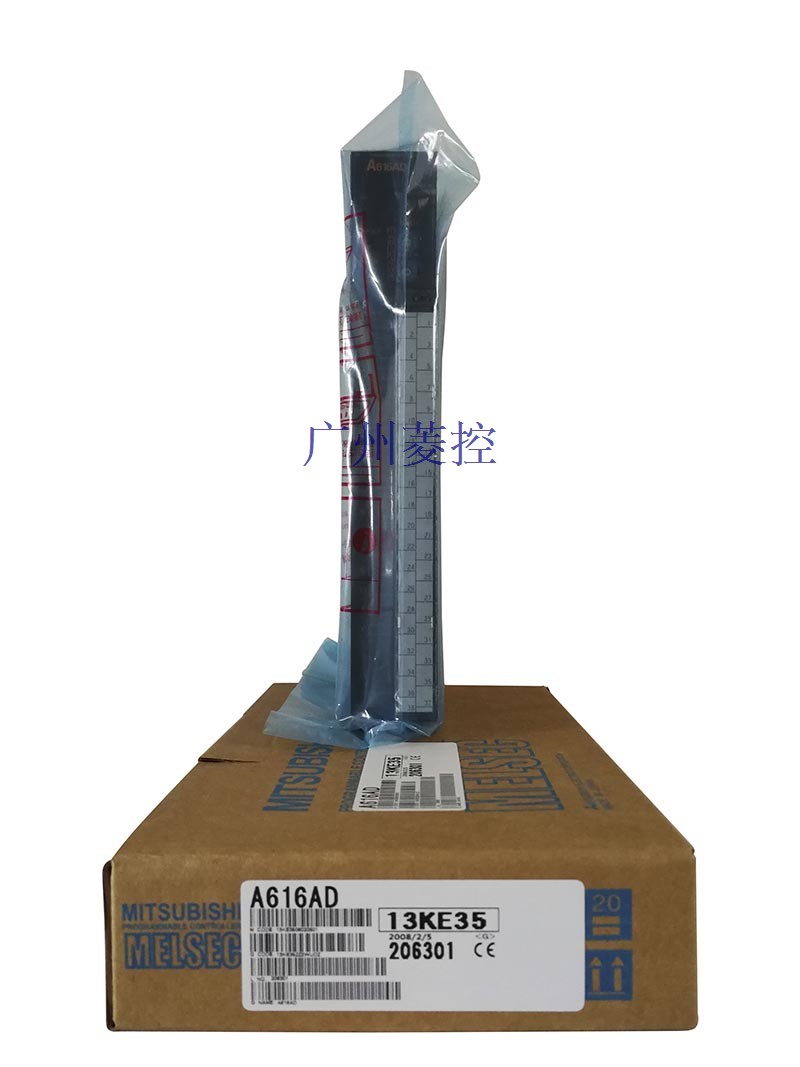

三菱 AD转换模块 A616AD概述

16通道。
输入：DC-10～10V，DC-20～20mA。
输出（分辨率）：-4000～4000，-2000～2000
变换速度：1ms(取样处理时)/7ms(直接存取处理时)。
38点端子台。
输入状态和输入信息从输入接口输进，
CPU将之存入工作数据存储器中或输入映象寄存器。
然后由CPU把数据和程序有机地结合在一起。
把结果存入输出映象寄存器或工作数据存储器中，
然后输出到输出接口、控制外部驱动器。
PLC的选型随着PLC技术的发展，PLC产品的种类越来越多，
功能日趋完善，其应用也越来越广泛。
不同系列不同型号的PLC其性能各有不同，适用场合也各有侧重，
价格上也有较大差异。因此PLC选型时，
在满足控制要求的前提下，
应考虑佳的性能价格比，合理选择PLC。
输入接口电路工作过程：当开关合上，二极管发光，
然后三极管在光的照射下导通，向内部电路输入信号。
当开关断开，二极管不发光，三极管不导通。向内部电路输入信号。
也就是通过输入接口电路把外部的开关信号转化成PLC内部所能接受的数字信号。
三菱PLC是三菱电机在大连生产的主力产品。
它采用一类可编程的存储器，用于其内部存储程序，
执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，
并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
