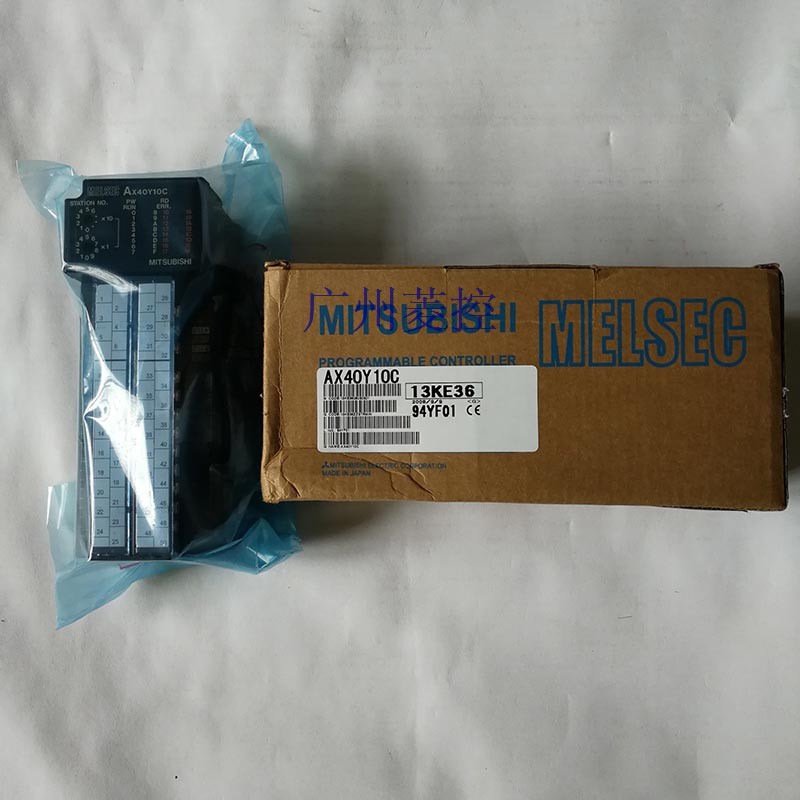

三菱 DC输入/继电器输出模块 AX40Y10C概述

输入点数：16点。
输入电压及电流：DC12/24V　3/7mA。
输入应答时间：10ms。
16点/1个公共端。
正极共用。
输出点数：16点。
输出电压：DC24V/AC240V，2A/1点，4A/个公共端。
输出应答时间：12ms。
输出类型：继电器输出。
8点/1个公共端。
50点端子台。
控制电磁阀所需的I/O点数由电磁阀的动作原理可知，
一个单线圈电磁阀用PLC控制时需2个输入及1个输出，
一个双线圈电磁阀需3个输入及2个输出，
一个按钮需一个输入;一个光敏开关需4个或2个输入，
一个信号灯需1个输出，波段开关，
有几个波段就需几个输入，
一般情况、各种位置开关都需占用2个输入点。
三菱PLC是三菱电机在大连生产的主力产品。
它采用一类可编程的存储器，用于其内部存储程序，
执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，
并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
控制直流电动机所需的I/O点数晶闸管直流电动机调速系统是直流凋速的主要形式，
它采用晶闸管整流装置对直流电动机供电。
用PLC控制的直流传动系统中，PLC的输入除考虑主令信号外，
还需考虑合闸信号、传动装置综合故障信号、抱闸信号和风机故障信号等。
PLC的输出主要考虑速度指令信号正向1~3级、反向1~3级、允许合闸信号和抱闸打开信号等。
一般情况下，一个用PLC控制的可逆直流传动系统大约需12个输入点和8个输出点，
一个不可逆的直流传动系统需9个输入点和6个输出点。

AJ71QC24N A6CON2 AC10TB A42XY AX81 A8GT-C300BS A6TB

AX40Y10C详细介绍
DC输入点数：64点。
输入电压及电流：DC12/24V，4/9mA。
响应时间：107ms。
正极共用。
16点/1个公共端。
输出点数：64点。
输出电压及电流：DC12/24V，100mA/1点，2A/1个公共端三菱。
响应时间：（2＋I/O更新时间×5）ms。
32点/1个公共端。
输出形式：晶体管输出，漏型。
40针连接器×4。
占用站数：4站。
紧凑型远程I/O单元。
根据系统的控制要求，采用合适的设计方法来设计三菱PLC程序。
程序要以满足系统控制要求为主线，
逐一编写实现各控制功能或各子任务的程序，
逐步完善系统的功能。
三菱PLC检测、故障诊断和显示等程序。
这些程序相对独立，一般在程序设计基本完成时再添加三菱。
硬件模拟法是使用一些硬件设备模拟产生现场的信号，
并将这些信号以硬接线的方式连到PLC系统的输入端，其时效性较强。
软件模拟法是在三菱PLC中另外编写一套模拟程序，
模拟提供现场信号，其简单易行，但时效性不易保证。
模拟调试过程中，可采用分段调试的方法，并利用编程器的功能。一套5（LOGO可拆卸，人机界面提供一个）。
适用型号：A985GOT(-V)。输入输出点数：512点。
输入输出数据设备点数：512点。
程序容量：14k。
基本命令处理速度(LD命令)：0.20μs。
附带光数据通信线路功能(GI 电缆专用)。
整体式：是把PLC各组成部分安装在一起或少C采用这种结构三菱。
模块式：是把PLC各基本组成做成独立的模块。
中型、大型PLC采用这种方式。便于维修。
每次扫描过程。集中对输入信号进行采样。集中对输出信号进行刷新。
输入刷新过程。当输入端口关闭时，
程序在进行执行阶段时，输入端有新状态，新状态不能被读入。
只有程序进行下一次扫描时，新状态才被读入。
一个扫描周期分为输入采样，程序执行，输出刷新。
元件映象寄存器的内容是随着程序的执行变化而变化的。
扫描周期的长短由三条决定。
CPU执行指令的速度。
指令本身占有的时间。
指令条数。
由于采用集中采样。
集中输出的方式。
存在输入/输出滞后后的现象，即输入/输出响应延迟AX40Y10C。
用户程序存储容量：是衡量可存储用户应用程序多少的指指标AX40Y10C。
通常以字或K字为单位。16位二进制数为一个字，
每1024个字为1K字。PLC以字为单位存储指令和数据。
一般的逻辑操作指令每条占1个字。定时/计数，
移位指令占2个字。数据操作指令占2~4个字。
